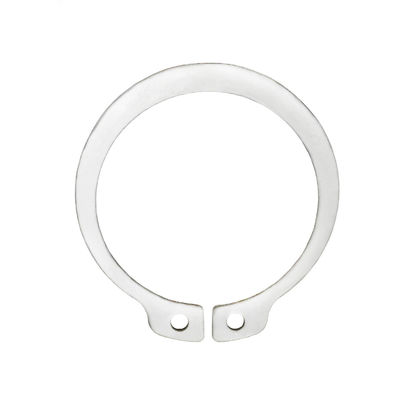

Koolstofstaal 65Mn Dacromet-behoudringen voor schachten DIN471 Normaal type

  • Carbon Steel 65Mn Dacromet Retaining Rings For Shafts DIN471 Normal Type
Plaats van herkomst JIANG SU Provincie China
Merknaam YingYan
Certificering ISO9000
Modelnummer Φ8-Φ50
Min. bestelaantal 1000 stuks
Prijs negotiable
Verpakking Details Kleine dozen, plastic zakken, bulk in kartonnen,

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Naam Steunringen voor schachten - Normaal type Standaard GB/DIN/ASME/EN/ISO&etc.
Materiaal 65MN Type Beveiligingsringen
Afmaken. dacromet Pakket PE-zak+etiket+karton
Oppervlaktebehandeling dacromet Grootte Φ8-Φ50/Volgens uw wensen
Markeren

Dacromet-beveiligingsringen

,

Ringen van koolstofstaal 65Mn

,

Schachten Din 471 Circlip
Laat een bericht achter
Productomschrijving

DIN471 Steunringen voor assen - Normaal koolstofstaal 65Mn Dacromet Φ8-Φ50





Koolstofstaal 65Mn Dacromet-behoudringen voor schachten DIN471 Normaal type 0

Nominale diameter 8 9 10 11 12 13 14
d ①
s max. 0.8 0.8 1 1 1 1 1
Min. 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc. max. 9.06 10.16 11.16 12.16 13.36 14.46 15.46
Min. 8.6 9.7 10.7 11.7 12.9 14 15
a. max. 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b. ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 Min. 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
per 1000 eenheden ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Nominale diameter 15 16 17 18 19 20 21
d ①
s max. 1 1 1 1 1 1 1
Min. 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc. max. 16.56 17.66 18.72 19.92 20.92 21.92 22.92
Min. 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a. max. 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b. ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 Min. 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
per 1000 eenheden ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Nominale diameter 22 24 25 26 28 30 31
d ①
s max. 1 1.2 1.2 1.2 1.2 1.2 1.2
Min. 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc. max. 23.92 26.32 27.32 28.32 30.6 32.6 33.9
Min. 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a. max. 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b. ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 Min. 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
per 1000 eenheden ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Nominale diameter 32 34 35 36 37 38 40
d ①
s max. 1.2 1.5 1.5 1.5 1.5 1.5 1.75
Min. 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc. max. 34.9 37 38.3 39.3 40.3 41.3 44.4
Min. 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a. max. 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b. ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
per 1000 eenheden ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Nominale diameter 42 45 47 48 50 52 55
d ①
s max. 1.75 1.75 1.75 1.75 2 2 2
Min. 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc. max. 46.4 49.4 51.6 52.6 55.3 57.3 60.3
Min. 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a. max. 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b. ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
per 1000 eenheden ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Nominale diameter 56 58 60 62 63 65 68
d ①
s max. 2 2 2 2 2 2.5 2.5
Min. 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc. max. 61.3 63.3 65.3 67.3 68.3 70.3 73.6
Min. 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a. max. 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b. ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 Min. 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
per 1000 eenheden ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Nominale diameter 70 72 75 78 80 82 85
d ①
s max. 2.5 2.5 2.5 2.5 2.5 2.5 3
Min. 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc. max. 75.6 77.6 80.6 83.8 86.8 88.8 91.8
Min. 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a. max. 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b. ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 Min. 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
per 1000 eenheden ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Nominale diameter 88 90 92 95 98 100 102
d ①
s max. 3 3 3 3 3 3 4
Min. 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc. max. 94.8 96.8 98.8 101.8 104.8 106.8 109.3
Min. 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a. max. 8.6 8.6 8.7 8.8 9 9.2 9.5
b. ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 Min. 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
per 1000 eenheden ≈ kg 28 31 32 35 37 38 55
Nominale diameter 105 108 110 112 115 120 125
d ①
s max. 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc. max. 113.3 116.3 118.3 120.3 123.5 128.5 133.5
Min. 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a. max. 9.5 9.5 10.4 10.5 10.5 11 11
b. ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 Min. 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
per 1000 eenheden ≈ kg 56 60 64.5 72 74.5 77 79
Nominale diameter 130 135 140 145 150 155 160
d ①
s max. 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc. max. 138.5 143.5 148.5 153.5 159.5 165.5 170.5
Min. 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a. max. 11 11.2 11.2 11.4 12 12 13
b. ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 Min. 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
per 1000 eenheden ≈ kg 82 84 87.5 93 105 107 110
Nominale diameter 165 170 175 180 185 190 195
d ①
s max. 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc. max. 176 181 186.2 191.2 196.2 201.2 206.2
Min. 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a. max. 13 13.5 13.5 14.2 14.2 14.2 14.2
b. ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 Min. 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
per 1000 eenheden ≈ kg 125 140 150 165 170 175 183
Nominale diameter 200 210 220 230 240 250 260
d ①
s max. 4 5 5 5 5 5 5
Min. 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc. max. 211.2 223.7 233.7 243.7 254 264 277
Min. 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a. max. 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b. ≈ 14 14 14 14 14 14 16
d1 Min. 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
per 1000 eenheden ≈ kg 195 270 315 330 345 360 375
Nominale diameter 270 280 290 300
d ①
s max. 5 5 5 5
Min. 4.88 4.88 4.88 4.88
dc. max. 287 297 307 317
Min. 284.19 294.19 304.19 314.19
a. max. 16.2 16.2 16.2 16.2
b. ≈ 16 16 16 16
d1 Min. 5 5 5 5
d2 236 246 256 266
per 1000 eenheden ≈ kg 388 400 415 435





Gewoonlijk:

  • Om de verschillende asdiameters en de afmetingen van de te bevestigen onderdelen aan te kunnen passen, is deze steunring verkrijgbaar in verschillende standaardgroottes.
  • De vasthoudende ring is gemaakt van een cirkelvormige metalen schijf met een opening in het midden, met een eenvoudige structuur die het gemakkelijk maaktmakkelijk.installatie.
  • De vasthoudingsring kanmoeiteloosop de as worden geïnstalleerd met axiale duwen en tikken, waardoor speciale gereedschappen of uitrusting niet meer nodig zijn.
  • Vanwege de verschillende werkomgevingen en de vereisten van vasthoudingsringen zijn ze vervaardigd van verschillende materialen,met inbegrip vanroestvrij staal, koolstofstaal, koperen legeringen, en meer.

Voordelen:

  • De vasthoudingsringen garanderen de stabiliteit en betrouwbaarheid van mechanische systemen door effectief te voorkomen dat deontkoppelingvan de onderdelen van de as.
  • Door huneenvoudigIn de eerste plaats is het de bedoeling dat de productie in de Gemeenschap van de volgende soorten banden zal worden voortgezet:
  • Hoge aanpassingsvermogen: vasthoudingsringen kunnen zich aanpassen aan verschillende asdiameters en onderdeelgroottes, wat een sterke veelzijdigheid aantoont.
  • Gemakkelijk onderhoud: zowel de installatie als het verwijderen van de vasthoudingsringen zijn relatief eenvoudig, waardoor het onderhoud van de apparatuur en het vervangen van onderdelen gemakkelijker worden gemaakt.

Toepasselijke scenario's:

  • Transmissieonderdelen op assen: In transmissiesystemen, zoals tandwielen en katrolen, kunnen vasthoudingsringen worden gebruikt om onderdelen aan assen te bevestigen.
  • Beheersbevestiging: In sommige toepassingen is het noodzakelijk de stabiliteit van de lagers op assen te waarborgen, waar de beveiligingsringen in het spel komen.
  • Positioneringselementen: vasthoudingsringen kunnen ook als positioneringselementen dienen, waardoor nauwkeurige relatieve posities van andere onderdelen op assen worden gewaarborgd.
  • Scenario's voor frequente vervanging van onderdelen: omdat zij gemakkelijk te installeren en te verwijderen zijn, zijn beveiligingsringen bijzonder geschikt voor scenario's waarbij frequente vervanging van onderdelen vereist is.zoals in testapparatuur en testbanken.





Markeringen:

Vlakke de Lentewasmachine

Beveiligingsringen

Plain Flat Washer
