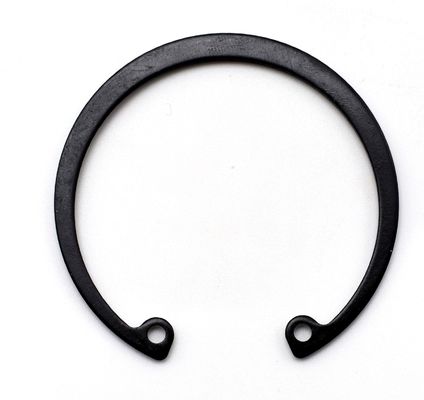

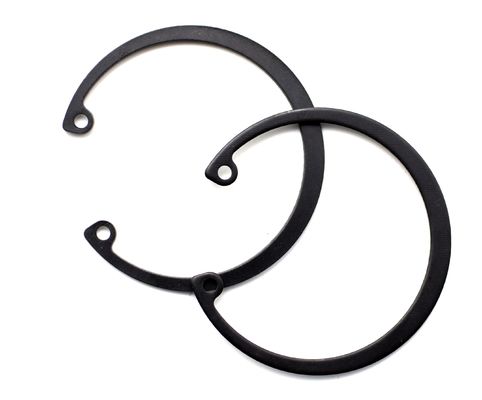

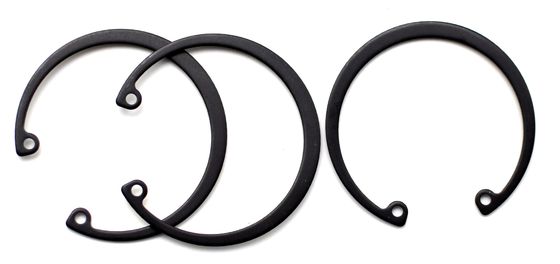

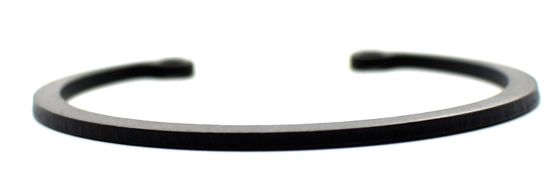

DIN472 65Mn Zwarte Dacromet-behoudringen voor boringen Normaal type Φ35 - Φ98

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
Plaats van herkomst JIANG SU Provincie China
Merknaam YingYan
Certificering ISO9000
Modelnummer Φ35-Φ98
Min. bestelaantal 1000 stuks
Prijs negotiable
Verpakking Details Kleine dozen, plastic zakken, bulk in kartonnen,

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Naam Beveiligingsringen voor boringen - normaal type Standaard GB/DIN/ASME/EN/ISO&etc.
Type Beveiligingsringen Materiaal van legerd staal 65Mn
Afmaken. Zwart, Dacromet, Zwart Oxide. Oppervlaktebehandeling Dacromet, zwart.
Modelnummer Φ35-Φ98/Volgens uw eisen
Markeren

65Mn vasthoudingsringen

,

Booringen vasthoudende ringen

,

Dacromet DIN 472 Circlip
Laat een bericht achter
Productomschrijving

DIN472 65Mn Zwarte Dacromet-behoudringen voor booringen - Normaal type Φ35-Φ98







DIN472 65Mn Zwarte Dacromet-behoudringen voor boringen Normaal type Φ35 - Φ98 0

Nominale diameter 8 9 10 11 12 13 14
d ①
s max. 0.8 0.8 1 1 1 1 1
Min. 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc. max. 9.06 10.16 11.16 12.16 13.36 14.46 15.46
Min. 8.6 9.7 10.7 11.7 12.9 14 15
a. max. 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b. ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 Min. 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
per 1000 eenheden ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Nominale diameter 15 16 17 18 19 20 21
d ①
s max. 1 1 1 1 1 1 1
Min. 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc. max. 16.56 17.66 18.72 19.92 20.92 21.92 22.92
Min. 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a. max. 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b. ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 Min. 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
per 1000 eenheden ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Nominale diameter 22 24 25 26 28 30 31
d ①
s max. 1 1.2 1.2 1.2 1.2 1.2 1.2
Min. 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc. max. 23.92 26.32 27.32 28.32 30.6 32.6 33.9
Min. 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a. max. 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b. ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 Min. 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
per 1000 eenheden ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Nominale diameter 32 34 35 36 37 38 40
d ①
s max. 1.2 1.5 1.5 1.5 1.5 1.5 1.75
Min. 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc. max. 34.9 37 38.3 39.3 40.3 41.3 44.4
Min. 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a. max. 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b. ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
per 1000 eenheden ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Nominale diameter 42 45 47 48 50 52 55
d ①
s max. 1.75 1.75 1.75 1.75 2 2 2
Min. 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc. max. 46.4 49.4 51.6 52.6 55.3 57.3 60.3
Min. 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a. max. 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b. ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
per 1000 eenheden ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Nominale diameter 56 58 60 62 63 65 68
d ①
s max. 2 2 2 2 2 2.5 2.5
Min. 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc. max. 61.3 63.3 65.3 67.3 68.3 70.3 73.6
Min. 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a. max. 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b. ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 Min. 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
per 1000 eenheden ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Nominale diameter 70 72 75 78 80 82 85
d ①
s max. 2.5 2.5 2.5 2.5 2.5 2.5 3
Min. 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc. max. 75.6 77.6 80.6 83.8 86.8 88.8 91.8
Min. 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a. max. 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b. ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 Min. 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
per 1000 eenheden ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Nominale diameter 88 90 92 95 98 100 102
d ①
s max. 3 3 3 3 3 3 4
Min. 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc. max. 94.8 96.8 98.8 101.8 104.8 106.8 109.3
Min. 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a. max. 8.6 8.6 8.7 8.8 9 9.2 9.5
b. ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 Min. 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
per 1000 eenheden ≈ kg 28 31 32 35 37 38 55
Nominale diameter 105 108 110 112 115 120 125
d ①
s max. 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc. max. 113.3 116.3 118.3 120.3 123.5 128.5 133.5
Min. 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a. max. 9.5 9.5 10.4 10.5 10.5 11 11
b. ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 Min. 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
per 1000 eenheden ≈ kg 56 60 64.5 72 74.5 77 79
Nominale diameter 130 135 140 145 150 155 160
d ①
s max. 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc. max. 138.5 143.5 148.5 153.5 159.5 165.5 170.5
Min. 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a. max. 11 11.2 11.2 11.4 12 12 13
b. ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 Min. 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
per 1000 eenheden ≈ kg 82 84 87.5 93 105 107 110
Nominale diameter 165 170 175 180 185 190 195
d ①
s max. 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc. max. 176 181 186.2 191.2 196.2 201.2 206.2
Min. 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a. max. 13 13.5 13.5 14.2 14.2 14.2 14.2
b. ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 Min. 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
per 1000 eenheden ≈ kg 125 140 150 165 170 175 183
Nominale diameter 200 210 220 230 240 250 260
d ①
s max. 4 5 5 5 5 5 5
Min. 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc. max. 211.2 223.7 233.7 243.7 254 264 277
Min. 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a. max. 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b. ≈ 14 14 14 14 14 14 16
d1 Min. 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
per 1000 eenheden ≈ kg 195 270 315 330 345 360 375
Nominale diameter 270 280 290 300
d ①
s max. 5 5 5 5
Min. 4.88 4.88 4.88 4.88
dc. max. 287 297 307 317
Min. 284.19 294.19 304.19 314.19
a. max. 16.2 16.2 16.2 16.2
b. ≈ 16 16 16 16
d1 Min. 5 5 5 5
d2 236 246 256 266
per 1000 eenheden ≈ kg 388 400 415 435






Gewoonlijk:

  • Standaardgroottes: Deze steunringen zijn meestal in een reeks standaardgroottes verkrijgbaar, waardoor een geschikte ring kan worden gekozen op basis van de asdiameter en de grootte van het onderdeel dat moet worden bevestigd.
  • Eenvoudige structuur: De steunring is meestal gemaakt van een cirkelvormig metaalplaatje met een opening in het midden, waardoor een gemakkelijke installatie op de as mogelijk is.
  • Eenvoudige installatie: de vasthoudingsring kan op de as worden geïnstalleerd door axiaal te duwen of te tikken, zonder speciale gereedschappen of uitrusting.
  • Verscheidene materialen: afhankelijk van de toepassingsomgeving en de vereisten kunnen vasthoudingsringen worden gemaakt van verschillende materialen, zoals roestvrij staal, koolstofstaal, koperen legeringen, enz.

Voordelen:

  • Effectieve bevestiging: vasthoudingsringen voorkomen effectief dat onderdelen van de as bewegen of vallen, waardoor de stabiliteit en betrouwbaarheid van het mechanische systeem worden gewaarborgd.
  • Lage kosten: vanwege hun eenvoudige structuur zijn de productiekosten van vasthoudingsringen relatief laag, waardoor ze geschikt zijn voor massaproductie.
  • Hoge aanpassingsvermogen: vasthoudingsringen kunnen zich aanpassen aan verschillende asdiameters en onderdeelgroottes, wat een sterke veelzijdigheid aantoont.
  • Gemakkelijk onderhoud: zowel de installatie als het verwijderen van de vasthoudingsringen zijn relatief eenvoudig, waardoor het onderhoud van de apparatuur en het vervangen van onderdelen gemakkelijker worden gemaakt.

Toepasselijke scenario's:

  • Transmissieonderdelen op assen: In transmissiesystemen, zoals tandwielen en katrolen, kunnen vasthoudingsringen worden gebruikt om onderdelen aan assen te bevestigen.
  • Beheersbevestiging: In sommige toepassingen is het noodzakelijk de stabiliteit van de lagers op assen te waarborgen, waar de beveiligingsringen in het spel komen.
  • Positioneringselementen: vasthoudingsringen kunnen ook als positioneringselementen dienen, waardoor nauwkeurige relatieve posities van andere onderdelen op assen worden gewaarborgd.
  • Scenario's voor frequente vervanging van onderdelen: omdat zij gemakkelijk te installeren en te verwijderen zijn, zijn beveiligingsringen bijzonder geschikt voor scenario's waarbij frequente vervanging van onderdelen vereist is.zoals in testapparatuur en testbanken.
