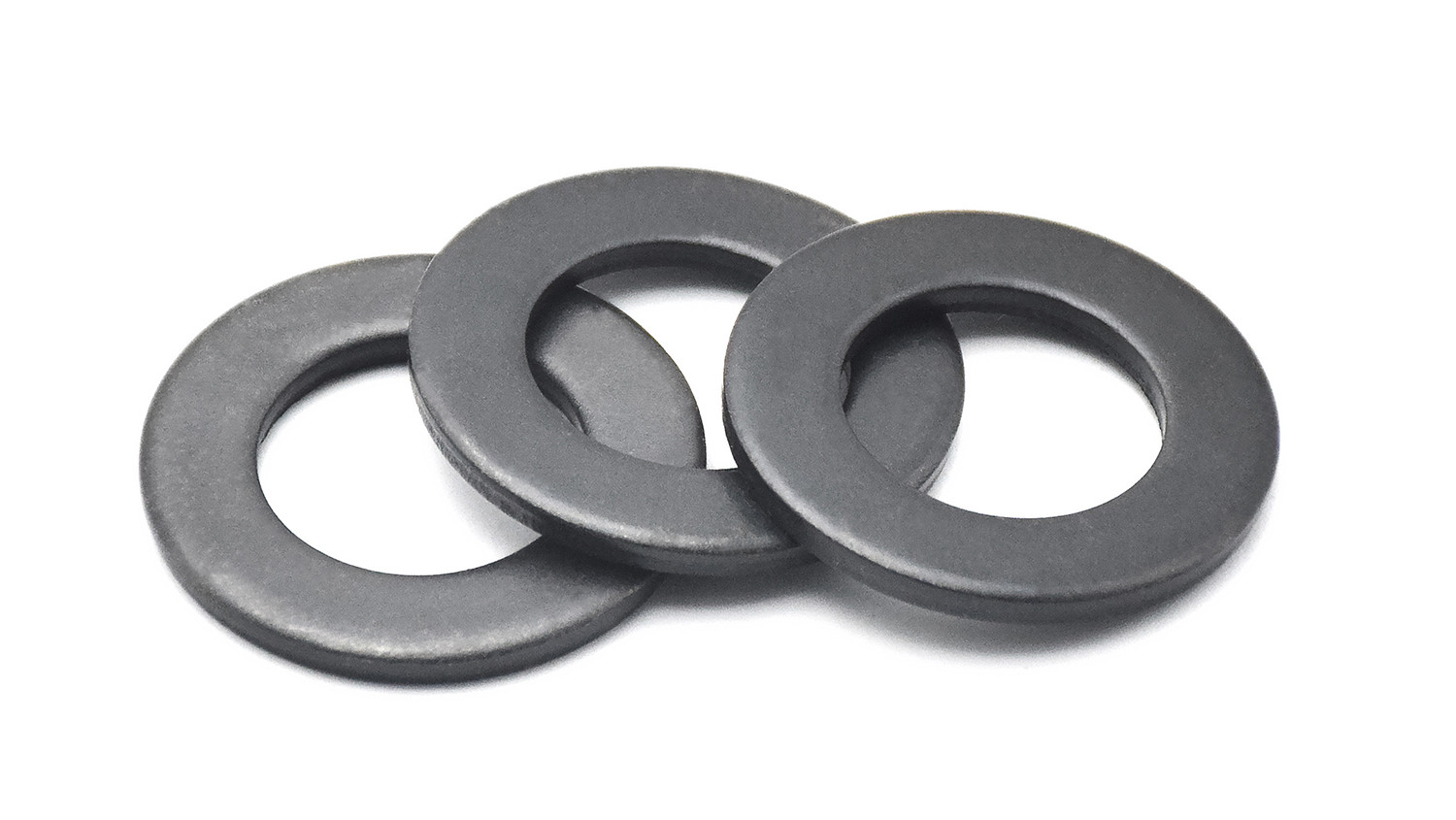

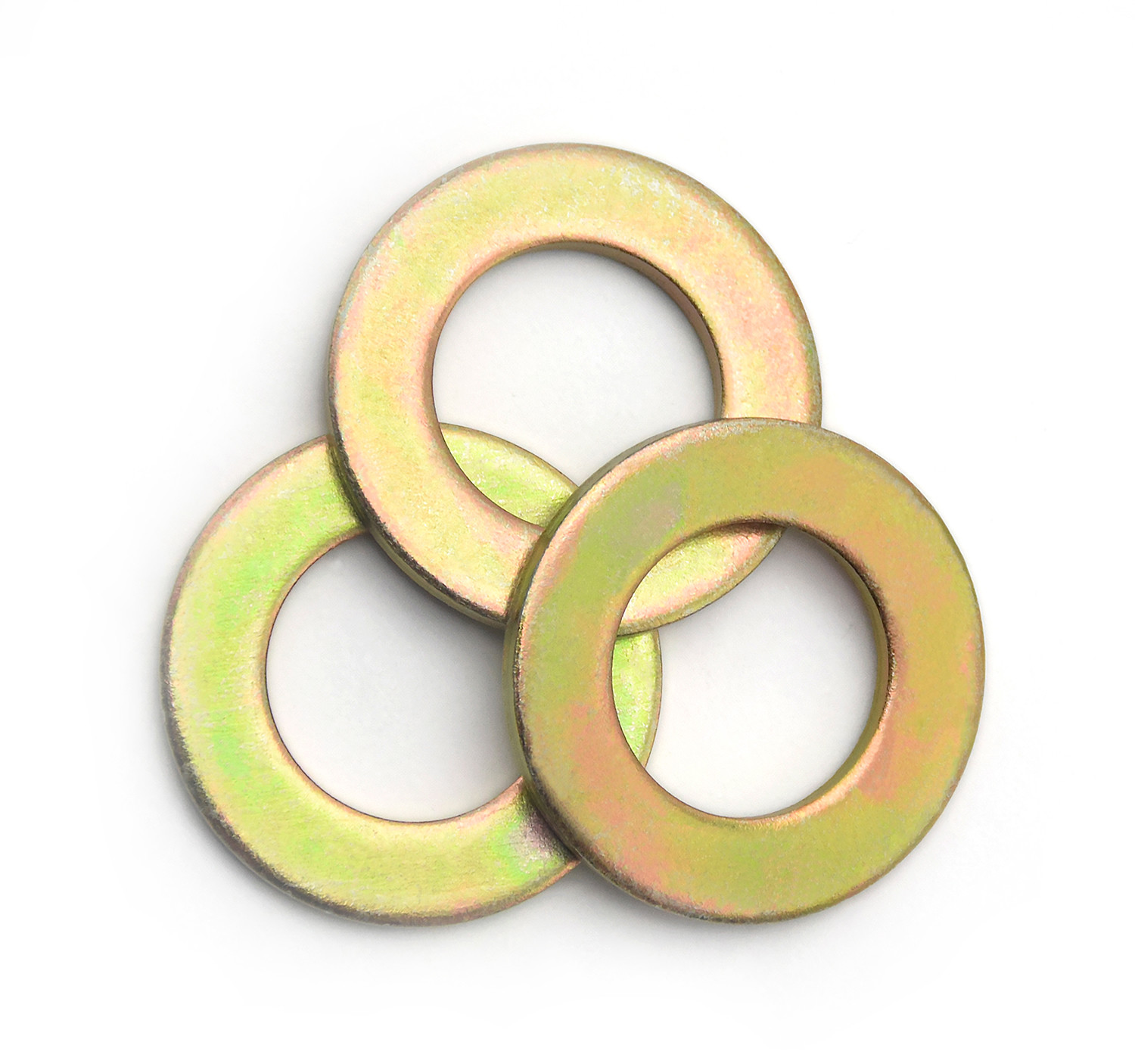

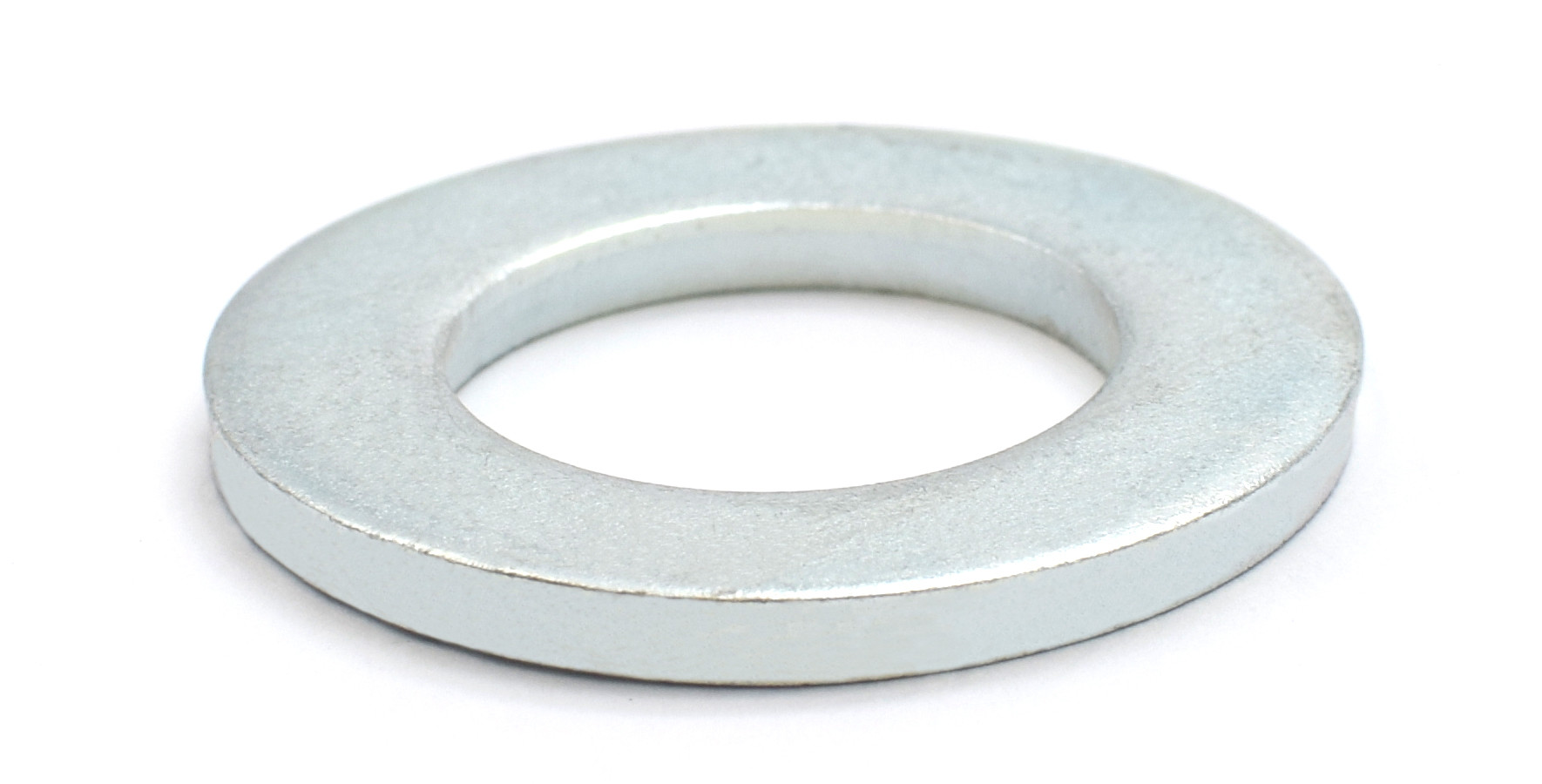

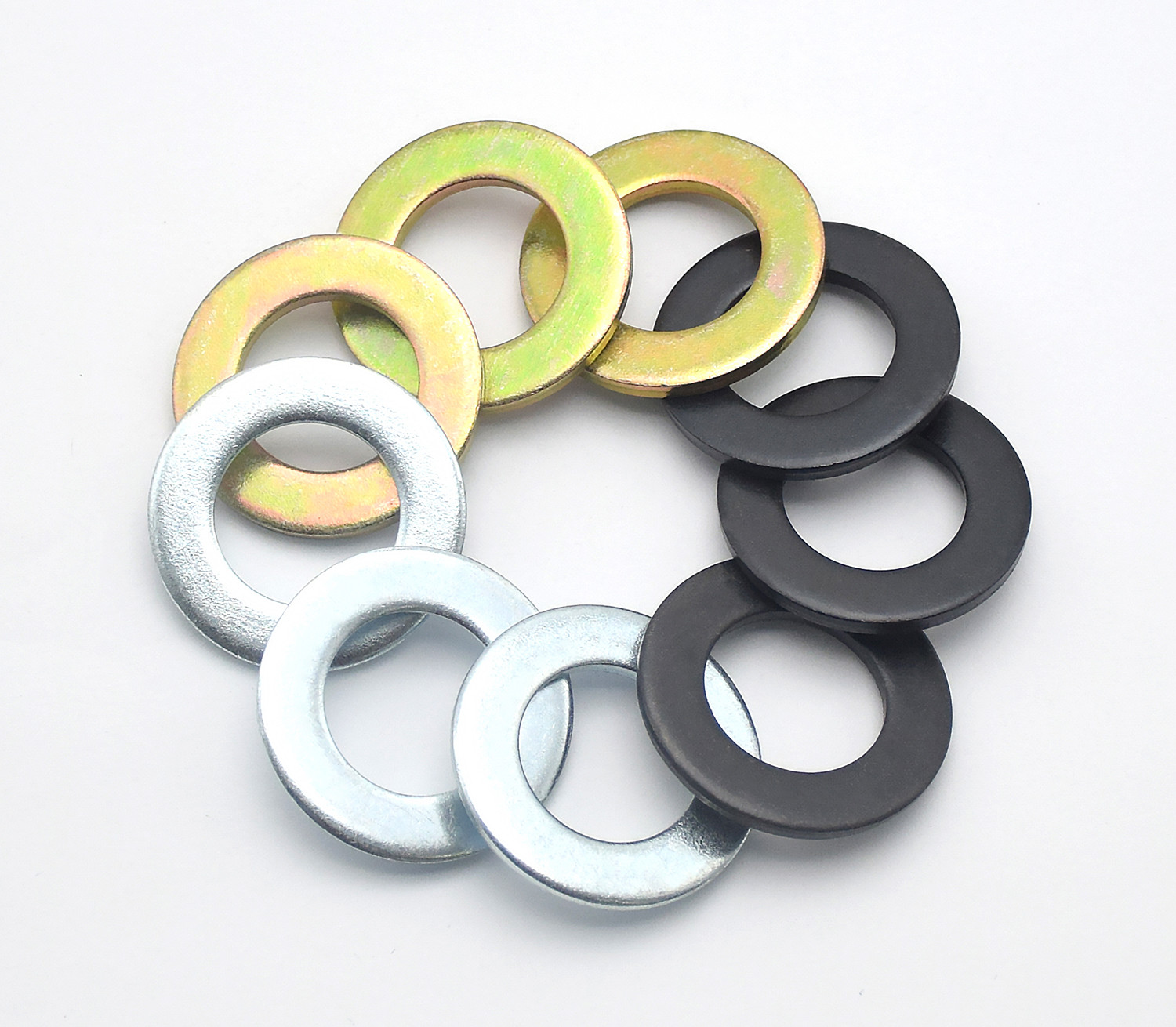

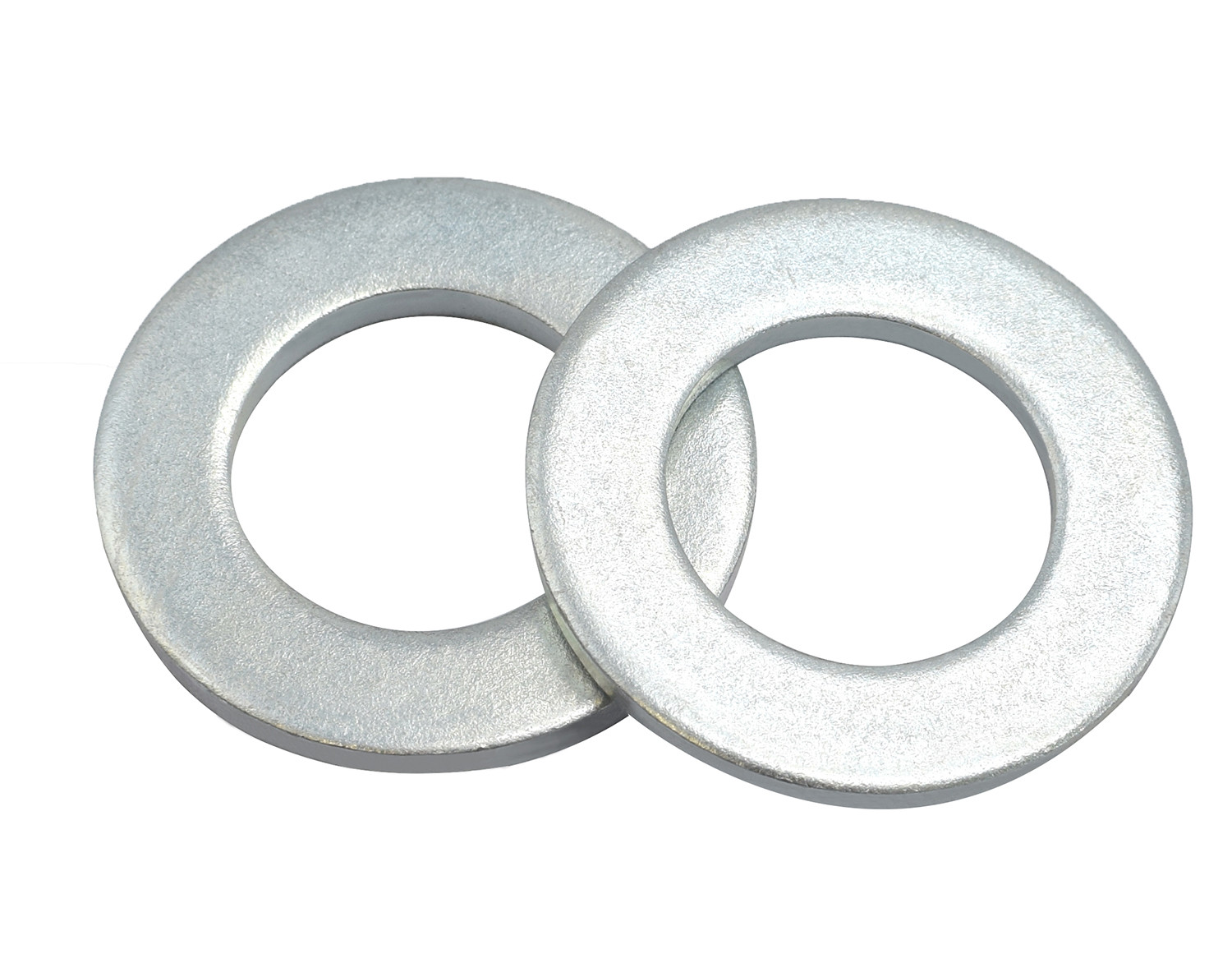

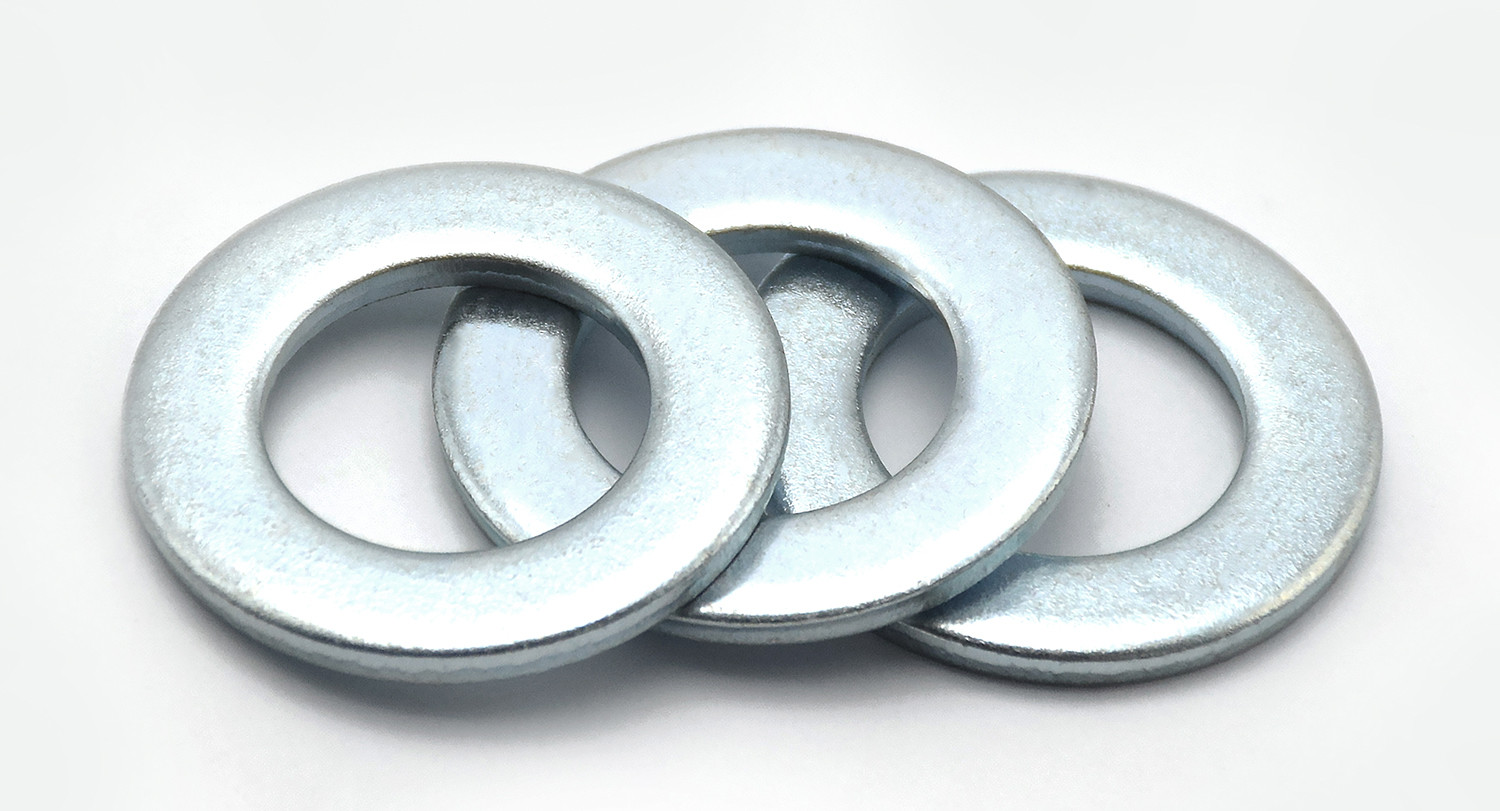

Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A

  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
Plaats van herkomst JIANG SU Provincie China
Merknaam YingYan
Certificering ISO9000
Modelnummer Φ4-Φ42
Min. bestelaantal 1000 stuks
Prijs negotiable
Verpakking Details Kleine dozen, plastic zakken, bulk in kartonnen

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Name Flat washer Standaard GB/DIN/ASME/EN/ISO&etc.
Type met een gewicht van niet meer dan 50 kg Afmaken. Zwart, plain, zwart oxide, dacromet.
Oppervlaktebehandeling Gewoon, zwart, zinkgeplatte, Dacromet Grootte Φ4-Φ42/Volgens uw wensen
Materiaal Koolstofstaal Q195 Q235
Markeren

Gegalvaniseerde platte wasmachine

,

Plain Flat Washer van koolstofstaal

,

Plain DIN 125 wasmachine
Laat een bericht achter
Productomschrijving

DIN125 Koolstofstaal Q195/Q235 Zwart/Gewoon/Dacromet/Galvaniseerde platte wasmachine Productklasse A, Hardheid 140HV 200HV Φ4-Φ42



Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A 0


Grootte Φ1.7 Φ1.8 Φ2.2 Φ2.5 Φ2.7 Φ2.8 Φ3.2
M Voor draadgrootte M1.6 M1.7 M2 M2.3 M2.5 M2.6 M3
d Min=nominale omvang 1.7 1.8 2.2 2.5 2.7 2.8 3.2
max. 1.84 1.94 2.34 2.64 2.84 2.94 3.38
dc. max=nominale omvang 4 4.5 5 6 6 7 7
Min. 3.7 4.2 4.7 5.7 5.7 6.64 6.64
h Nominale grootte 0.3 0.3 0.3 0.5 0.5 0.5 0.5
max. 0.35 0.35 0.35 0.55 0.55 0.55 0.55
Min. 0.25 0.25 0.25 0.45 0.45 0.45 0.45
per 1000 eenheden ≈ kg 0.024 0.031 0.037 0.092 0.088 0.127 0.119
Grootte Φ3.7 Φ4.3 Φ5.3 Φ6.4 Φ7.4 Φ8.4 Φ10.5
M Voor draadgrootte M3.5 M4 M5 M6 M7 M8 M10
d Min=nominale omvang 3.7 4.3 5.3 6.4 7.4 8.4 10.5
max. 3.88 4.48 5.48 6.62 7.62 8.62 10.77
dc. max=nominale omvang 8 9 10 12 14 16 20
Min. 7.64 8.64 9.64 11.57 13.57 15.57 19.48
h Nominale grootte 0.5 0.8 1 1.6 1.6 1.6 2
max. 0.55 0.9 1.1 1.8 1.8 1.8 2.2
Min. 0.45 0.7 0.9 1.4 1.4 1.4 1.8
per 1000 eenheden ≈ kg 0.155 0.308 0.443 1.02 1.39 1.83 3.57
Grootte Φ13 Φ15 Φ17 Φ19 Φ21 Φ23 Φ25
M Voor draadgrootte M12 M14 M16 M18 M20 M22 M24
d Min=nominale omvang 13 15 17 19 21 23 25
max. 13.27 15.27 17.27 19.33 21.33 23.33 25.33
dc. max=nominale omvang 24 28 30 34 37 39 44
Min. 23.48 27.48 29.48 33.38 36.38 38.38 43.38
h Nominale grootte 2.5 2.5 3 3 3 3 4
max. 2.7 2.7 3.3 3.3 3.3 3.3 4.3
Min. 2.3 2.3 2.7 2.7 2.7 2.7 3.7
per 1000 eenheden ≈ kg 6.27 8.62 11.3 14.7 17.2 18.3 32.3
Grootte Φ27 Φ28 Φ29 Φ31 Φ33 Φ34 Φ36
M Voor draadgrootte M26 M27 M28 M30 M32 M33 M35
d Min=nominale omvang 27 28 29 31 33 34 36
max. 27.33 28.33 29.33 31.39 33.62 34.62 36.62
dc. max=nominale omvang 50 50 50 56 60 60 66
Min. 49.38 49.38 49.38 55.26 58.8 58.8 64.8
h Nominale grootte 4 4 4 4 5 5 5
max. 4.3 4.3 4.3 4.3 5.6 5.6 5.6
Min. 3.7 3.7 3.7 3.7 4.4 4.4 4.4
per 1000 eenheden ≈ kg 43.7 42.3 40.9 53.6 77.4 75.3 94.3
Grootte Φ37 Φ39 Φ40 Φ41 Φ43 Φ46 Φ50
M Voor draadgrootte M36 M38 M39 M40 M42 M45 M48
d Min=nominale omvang 37 39 40 41 43 46 50
max. 37.62 39.62 40.62 41.62 43.62 46.62 50.62
dc. max=nominale omvang 66 72 72 72 78 85 92
Min. 64.8 70.8 70.8 70.8 76.8 83.6 90.6
h Nominale grootte 5 6 6 6 7 7 8
max. 5.6 6.6 6.6 6.6 8 8 9
Min. 4.4 5.4 5.4 5.4 6 6 7
per 1000 eenheden ≈ kg 92.1 136 133 130 183 220 294
Grootte Φ52 Φ54 Φ57 Φ58 Φ60 Φ62 Φ66
M Voor draadgrootte M50 M52 M55 M56 M58 M60 M64
d Min=nominale omvang 52 54 57 58 60 62 66
max. 52.74 54.74 57.74 58.74 60.74 62.74 66.74
dc. max=nominale omvang 92 98 105 105 110 110 115
Min. 90.6 96.6 103.6 103.6 108.6 108.6 113.6
h Nominale grootte 8 8 9 9 9 9 9
max. 9 9 10 10 10 10 10
Min. 7 7 8 8 8 8 8
per 1000 eenheden ≈ kg 284 330 431 425 472 458 492
Grootte Φ70 Φ74 Φ78 Φ82 Φ87 Φ93 Φ98
M Voor draadgrootte M68 M72 M76 M80 M85 M90 M95
d Min=nominale omvang 70 74 78 82 87 93 98
max. 70.74 74.74 78.74 82.87 87.87 93.87 98.87
dc. max=nominale omvang 120 125 135 140 145 160 165
Min. 118.6 123.4 133.4 138.4 143.4 158.4 163.4
h Nominale grootte 10 10 10 12 12 12 12
max. 11 11 11 13.2 13.2 13.2 13.2
Min. 9 9 9 10.8 10.8 10.8 10.8
per 1000 eenheden ≈ kg 586 626 749 953 996 1250 1300
Grootte Φ104 Φ109 Φ114 Φ119 Φ124 Φ129 Φ134
M Voor draadgrootte M100 M105 M110 M115 M120 M125 M130
d Min=nominale omvang 104 109 114 119 124 129 134
max. 104.87 109.87 114.87 119.87 125 130 135
dc. max=nominale omvang 175 180 185 200 210 220 220
Min. 173.4 178.4 183.15 198.15* 208.15 218.15 218.15
h Nominale grootte 14 14 14 14 16 16 16
max. 15.2 15.2 15.2 15.2 17.2 17.2 17.2
Min. 12.8 12.8 12.8 12.8 14.8 14.8 14.8
per 1000 eenheden ≈ kg 1710 1770 1830 2230 2830 3130 3000
Grootte Φ139 Φ144 Φ149 Φ155 Φ165
M Voor draadgrootte M135 M140 M145 M150 M160
d Min=nominale omvang 139 144 149 155 165
max. 140 145 150 156 166
dc. max=nominale omvang 230 240 250 250 250
Min. 228.15 238.15 248.15 248.15 248.15
h Nominale grootte 16 18 18 18 18
max. 17.2 19.2 19.2 19.2 19.2
Min. 14.8 16.8 16.8 16.8 16.8
per 1000 eenheden ≈ kg 3310 4090 4470 4270 3910





Kenmerken:

  1. De platte wasmachine wordt geproduceerd op basis van de norm DIN125. Het is een platte metalen ring met afmetingen die voldoen aan de norm DIN125,die gemakkelijk tussen delen moet worden geplaatst die verbonden moeten worden en een breed scala aan toepassingen heeft.
  2. Het gebruik van platte wasmachines kan de druk die door de moeren wordt gegenereerd op de verbindingsonderdelen effectief verdelen en voorkomen dat mechanische systemen worden beschadigd als gevolg van overmatige druk.
  3. Het gebruik van platte wasmachines kan het contactgebied tussen de moer en de aangesloten delen vergroten, de stabiliteit, veiligheid en betrouwbaarheid van het mechanische systeem verbeteren en de levensduur verlengen.
  4. Deze wasmachines hebben een goede elasticiteit en slijtvastheid. Ze zijn meestal gemaakt van veerstaal, zoals 65Mn, en worden vervolgens onderworpen aan oxidatiebehandeling en warmtebehandeling om een hardheid van 44-51HRC te bereiken.

Voordelen:

  1. Sterke universaliteit: De DIN 125 Flat Washer is een gestandaardiseerd product dat op grote schaal kan worden gebruikt in verschillende mechanische apparatuur en projecten, waardoor een hoge universaliteit wordt geboden.
  2. Gemakkelijk te installeren: Door zijn platte vorm en eenvoudige structuur is de DIN 125 Flat Washer gemakkelijk te installeren en te verwijderen, waardoor de onderhoudskosten en -tijd worden verminderd.
  3. Verbeterde verbindingsbetrouwbaarheid: door druk te verdelen en het contactgebied te vergroten, verbetert de DIN 125 Flat Washer de stabiliteit en betrouwbaarheid van verbindingen aanzienlijk,vermindering van de kans op storingen en ongevallen.

Toepassingen:

  1. Mechanische apparatuur: De DIN 125 Flat Washer wordt veel gebruikt in verschillende mechanische apparatuur, zoals auto's, schepen, ruimtevaart en bouw, voor het aansluiten en bevestigen van verschillende componenten.
  2. Sluitingen: Deze wasmachines worden vaak gebruikt samen met bouten, schroeven en andere bevestigingsmiddelen om extra ondersteuning en bescherming te bieden, waardoor veilige en betrouwbare verbindingen worden gewaarborgd.
  3. Pijpleidingssystemen: In pijpleidingssystemen kan de DIN 125 Flat Washer worden gebruikt om pijpen, kleppen en andere componenten te verbinden, waardoor lekken en schade voorkomen worden.
