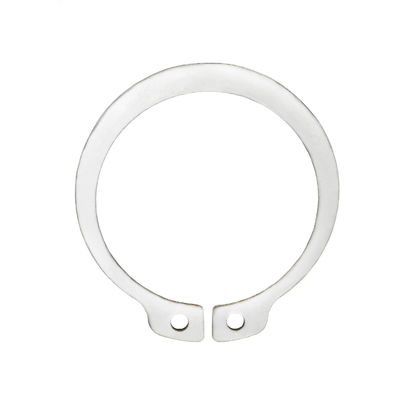

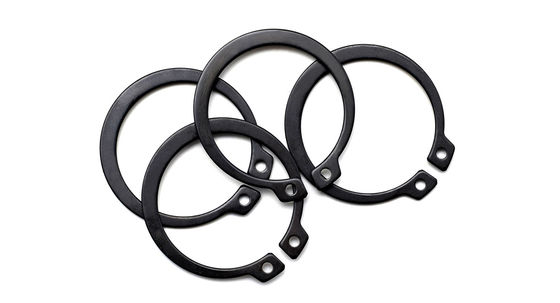

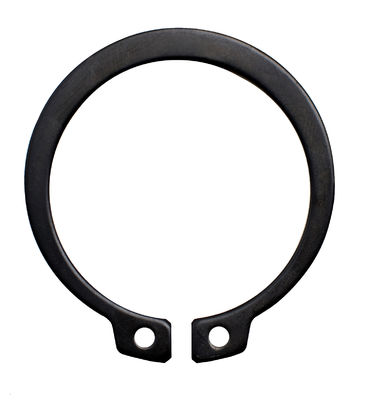

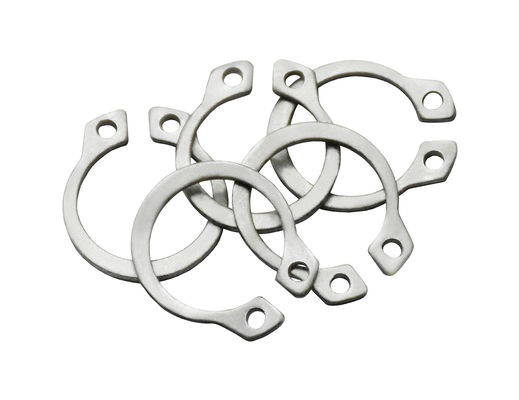

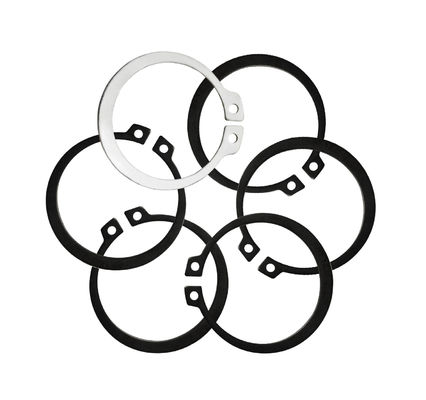

DIN 471 SUS304 / 65Mn Parkeriserende vasthoudingsringen Normaal type voor assen

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
Plaats van herkomst JIANG SU Provincie China
Merknaam YingYan
Certificering ISO9000
Modelnummer Φ17-Φ270
Min. bestelaantal 1000 stuks
Prijs negotiable
Verpakking Details karton/plastieksak/verpakkingsfolie/pallet

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Naam Steunringen voor schachten - Normaal type Standaard GB/DIN/ASME/EN/ISO&etc.
Type Beveiligingsringen Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
Markeren

Schachten die ringen vasthouden

,

Parkeriserende vasthoudingsringen

,

Din 471 Behoudring
Laat een bericht achter
Productomschrijving

DIN471 SUS304/65Mn Zwarte/Parkeriserende/Dacromet/Gewone/Galvaniserende vasthoudingsringen voor schachten - Normaal type Φ17-Φ270



DIN 471 SUS304 / 65Mn Parkeriserende vasthoudingsringen Normaal type voor assen 0

Nominale diameter 8 9 10 11 12 13 14
d ①
s max. 0.8 0.8 1 1 1 1 1
Min. 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc. max. 9.06 10.16 11.16 12.16 13.36 14.46 15.46
Min. 8.6 9.7 10.7 11.7 12.9 14 15
a. max. 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b. ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 Min. 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
per 1000 eenheden ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Nominale diameter 15 16 17 18 19 20 21
d ①
s max. 1 1 1 1 1 1 1
Min. 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc. max. 16.56 17.66 18.72 19.92 20.92 21.92 22.92
Min. 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a. max. 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b. ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 Min. 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
per 1000 eenheden ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Nominale diameter 22 24 25 26 28 30 31
d ①
s max. 1 1.2 1.2 1.2 1.2 1.2 1.2
Min. 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc. max. 23.92 26.32 27.32 28.32 30.6 32.6 33.9
Min. 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a. max. 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b. ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 Min. 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
per 1000 eenheden ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Nominale diameter 32 34 35 36 37 38 40
d ①
s max. 1.2 1.5 1.5 1.5 1.5 1.5 1.75
Min. 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc. max. 34.9 37 38.3 39.3 40.3 41.3 44.4
Min. 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a. max. 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b. ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
per 1000 eenheden ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Nominale diameter 42 45 47 48 50 52 55
d ①
s max. 1.75 1.75 1.75 1.75 2 2 2
Min. 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc. max. 46.4 49.4 51.6 52.6 55.3 57.3 60.3
Min. 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a. max. 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b. ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
per 1000 eenheden ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Nominale diameter 56 58 60 62 63 65 68
d ①
s max. 2 2 2 2 2 2.5 2.5
Min. 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc. max. 61.3 63.3 65.3 67.3 68.3 70.3 73.6
Min. 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a. max. 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b. ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 Min. 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
per 1000 eenheden ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Nominale diameter 70 72 75 78 80 82 85
d ①
s max. 2.5 2.5 2.5 2.5 2.5 2.5 3
Min. 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc. max. 75.6 77.6 80.6 83.8 86.8 88.8 91.8
Min. 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a. max. 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b. ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 Min. 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
per 1000 eenheden ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Nominale diameter 88 90 92 95 98 100 102
d ①
s max. 3 3 3 3 3 3 4
Min. 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc. max. 94.8 96.8 98.8 101.8 104.8 106.8 109.3
Min. 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a. max. 8.6 8.6 8.7 8.8 9 9.2 9.5
b. ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 Min. 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
per 1000 eenheden ≈ kg 28 31 32 35 37 38 55
Nominale diameter 105 108 110 112 115 120 125
d ①
s max. 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc. max. 113.3 116.3 118.3 120.3 123.5 128.5 133.5
Min. 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a. max. 9.5 9.5 10.4 10.5 10.5 11 11
b. ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 Min. 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
per 1000 eenheden ≈ kg 56 60 64.5 72 74.5 77 79
Nominale diameter 130 135 140 145 150 155 160
d ①
s max. 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc. max. 138.5 143.5 148.5 153.5 159.5 165.5 170.5
Min. 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a. max. 11 11.2 11.2 11.4 12 12 13
b. ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 Min. 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
per 1000 eenheden ≈ kg 82 84 87.5 93 105 107 110
Nominale diameter 165 170 175 180 185 190 195
d ①
s max. 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc. max. 176 181 186.2 191.2 196.2 201.2 206.2
Min. 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a. max. 13 13.5 13.5 14.2 14.2 14.2 14.2
b. ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 Min. 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
per 1000 eenheden ≈ kg 125 140 150 165 170 175 183
Nominale diameter 200 210 220 230 240 250 260
d ①
s max. 4 5 5 5 5 5 5
Min. 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc. max. 211.2 223.7 233.7 243.7 254 264 277
Min. 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a. max. 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b. ≈ 14 14 14 14 14 14 16
d1 Min. 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
per 1000 eenheden ≈ kg 195 270 315 330 345 360 375
Nominale diameter 270 280 290 300
d ①
s max. 5 5 5 5
Min. 4.88 4.88 4.88 4.88
dc. max. 287 297 307 317
Min. 284.19 294.19 304.19 314.19
a. max. 16.2 16.2 16.2 16.2
b. ≈ 16 16 16 16
d1 Min. 5 5 5 5
d2 236 246 256 266
per 1000 eenheden ≈ kg 388 400 415 435


Behoudringen voor booringen - Normaal type zijn een veel voorkomend type bevestigingsmiddel in mechanisch ontwerp, dat voornamelijk wordt gebruikt om onderdelen op assen te bevestigen, waardoor ze niet kunnen bewegen of afvallen.Dit is een inleiding tot de kenmerken, voordelen en toepasselijke scenario's van dit type beveiligingsring:

Gewoonlijk:

  1. 1Onder de voorwaarde dat deze banden voldoen aan de norm DIN471, zijn deze banden gewoonlijk verkrijgbaar in verschillende standaard maten.die kan worden aangepast op basis van de asdiameter en de grootte van het onderdeel dat moet worden bevestigd.
  2. 2.De vasthoudingsring is meestal gemaakt van een cirkelvormig metaalplaatje met een gat in het midden, dat eenvoudig, betrouwbaar en gemakkelijk te installeren is.
  3. 3.De vasthoudingsring kan op de as worden geïnstalleerd door axiaal te duwen of te tikken, zonder dat speciale gereedschappen of uitrusting nodig zijn, waardoor de installatie gemakkelijk is.
  4. 4.Behoudringen kunnen van verschillende materialen worden gemaakt om aan een breed scala aan milieueisen te voldoen.

Voordelen:

  • 1De installatie van vasthoudingsringen kan effectief voorkomen dat de onderdelen van de as verplaatst of zelfs vallen, waardoor de veiligheid en stabiliteit van het mechanische systeem worden gewaarborgd.
  • 2Door de eenvoud van hun structuur hebben vasthoudingsringen relatief lage productiekosten, waardoor ze geschikt zijn voor grootschalige productie.
  • 3Aangezien de vasthoudingsringen volgens de norm DIN471 worden vervaardigd, kunnen zij zich aanpassen aan verschillende asdiameters en onderdeelgroottes, wat een hoge aanpasbaarheid en veelzijdigheid aantoont.
  • 4. Door de eenvoud van de bouw van de steunring zijn zowel de installatie als de verwijdering ervan relatief eenvoudig,die het onderhoud van apparatuur en het vervangen van onderdelen vergemakkelijkt.

Toepasselijke scenario's:

  • Transmissieonderdelen op assen: In transmissiesystemen, zoals tandwielen en katrolen, kunnen vasthoudingsringen worden gebruikt om onderdelen aan assen te bevestigen.
  • Beheersbevestiging: In sommige toepassingen is het noodzakelijk de stabiliteit van lagers op assen te garanderen, waar vasthoudingsringen in het spel komen.
  • Positioneringselementen: vasthoudingsringen kunnen ook als positioneringselementen dienen om de nauwkeurige relatieve posities van andere onderdelen op assen te waarborgen.
  • Scenario's voor frequente vervanging van onderdelen: omdat zij gemakkelijk te installeren en te verwijderen zijn, zijn beveiligingsringen bijzonder geschikt voor scenario's waarbij frequente vervanging van onderdelen vereist is.zoals in testapparatuur en testbanken.

Samengevat zijn de vasthoudingsringen voor booringen - normaal type - bevestigingsmiddelen met eenvoudige structuren, handige installatie, lage kosten en sterke aanpassingsvermogen, die op grote schaal worden toegepast in verschillende mechanische systemen.
