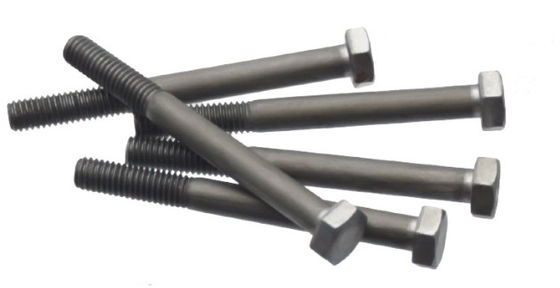

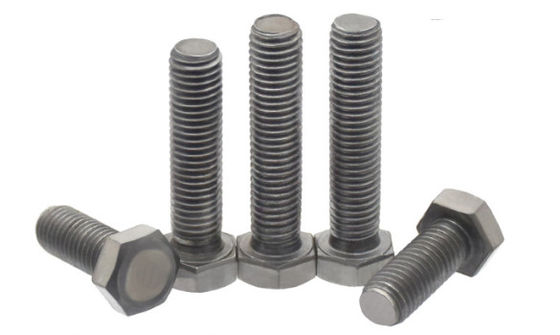

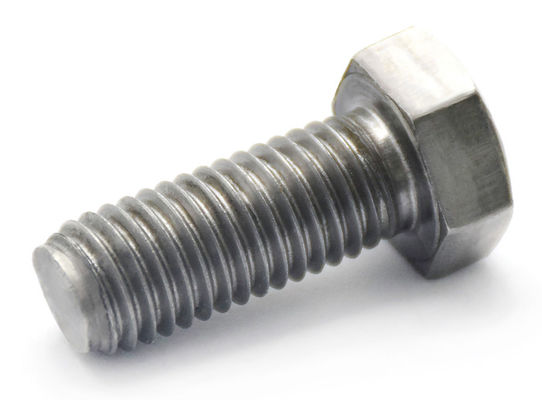

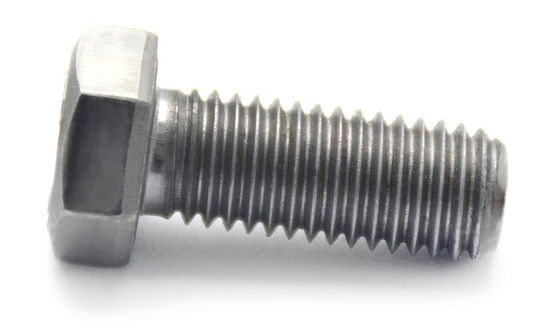

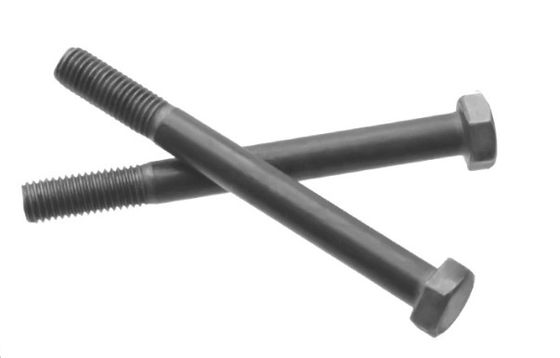

Volledige / halve draad plain koolstofstaal zeshoekige kopbouten met fijne toonhoogte DIN961 EN ISO8676

  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
Plaats van herkomst JIANG SU Provincie China
Merknaam YingYan
Certificering ISO9000
Modelnummer M10-M20
Min. bestelaantal 1000 stuks
Prijs negotiable
Verpakking Details Kleine dozen, plastic zakken, bulk in kartonnen,

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Naam met een breedte van niet meer dan 50 mm Standaard GB/DIN/ASME/EN/ISO&etc.
Materialen koolstofstaalQ195,35K; Oppervlaktetreatmentment Eenvoudig, polijst.
Graad 4.8/8.8/10.9 Grootte M10-M20/Volgens uw eisen
Lange 18 mm-55 mm/Aangezien uw vereisten
Markeren

Koolstofstaal Hexagon Hoofdbouten

,

Plain Hexagon Head Bolts

,

Halve draad hex-kopbouten
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Grade4.8/Carbon steel Q195 16 18 1.5
M16*1.5*18 M16 18 1.5
Grade8.8/Carbon steel 35K 10-20 30-55 1.25-1.5
M10*1.25*30 M10 30 1.25
M16*1.5*35 M16 35 1.5
M20*1.5*55 M20 55 1.5
Grade 10.9/Alloy steel 40Cr M16 45 1.5
If you have more needs, please contact customer service 1 1 1
Laat een bericht achter
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Productomschrijving

DIN961 EN ISO8676 Volledige/halve draad koolstofstaal zeshoekige kopbouten met fijn pitch draad Klasse 4.8,6.8,8.8 Gewoon



Volledige / halve draad plain koolstofstaal zeshoekige kopbouten met fijne toonhoogte DIN961 EN ISO8676 0

Schroefdraad M8 M10 M12 M14 M16 M18 M20 M22 M24
d
P Pitch fijne draad-1 1 1 1.5 1.5 1.5 2 1.5 2 2
fijn draad-2 - 1.25 1.25 - - 1.5 2 1.5 1.5
a. max. 3 3.75 4.5 4.5 4.5 6 6 6 6
c. Min. 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2
max. 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
Da max. 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
D.W. Klasse A Min. 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6
Klasse B Min. 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2
e Klasse A Min. 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
Klasse B Min. 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55
k Nominale grootte 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
Klasse A Min. 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78
max. 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22
Klasse B Min. 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65
max. 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 Min. 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3
r Min. 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
s max=nominale omvang 13 17 19 22 24 27 30 32 36
Klasse A Min. 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38
Klasse B Min. 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35
Gewicht per 1000 staalproducten (≈ kg)       - - - - - - - - -
Schroefdraad M27 M30 M33 M36 M39 M42 M45 M48 M52
d
P Pitch fijne draad-1 2 2 2 3 3 3 3 3 3
fijn draad-2 - - - - - - - - -
a. max. 6 6 6 9 9 9 9 9 9
c. Min. 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
max. 0.8 0.8 0.8 0.8 1 1 1 1 1
Da max. 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
D.W. Klasse A Min. - - - - - - - - -
Klasse B Min. 38 42.7 46.6 51.1 55.9 59.9 64.7 69.4 74.2
e Klasse A Min. - - - - - - - - -
Klasse B Min. 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Nominale grootte 17 18.7 21 22.5 25 26 28 30 33
Klasse A Min. - - - - - - - - -
max. - - - - - - - - -
Klasse B Min. 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
max. 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 Min. 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r Min. 1 1 1 1 1 1.2 1.2 1.6 1.6
s max=nominale omvang 41 46 50 55 60 65 70 75 80
Klasse A Min. - - - - - - - - -
Klasse B Min. 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Gewicht per 1000 staalproducten (≈ kg)       - - - - - - - - -



Voordelen:

  1. Fijne schroeven worden vaak gebruikt in situaties waarin sterke verbindingen nodig zijn.mogelijk maaktde bol om de kracht over een kleiner contactgebied te verspreiden, waardoor de sterkte per oppervlakte-eenheid toeneemt.Dit maakt de boort bestand tegen hogere spanningen en heeft een hogere draagkracht wanneer ze aan dezelfde belasting wordt blootgesteld.
  2. Het ontwerp van fijne plasgarenseen nauwere pasbaarheid tussen de bol en de moer mogelijk maakt, waardoor tijdens het montageproces de openingen en losheid worden verminderd en de precisie van de montage wordt verbeterd,en de stabiliteit en betrouwbaarheid van de verbinding te waarborgen.
  3. Het fijne toonhoogteontwerp vermindert devrijstellingin de strakke pasvorm, verbetert het afdichtingsvermogen en is geschikt voor toepassingen waarvoor afdichting vereist is.
  4. Het zeshoekige hoofdontwerp biedtsuperieurde grip- en koppeloverdracht efficiënter maken, waardoor het gemakkelijker is om de bout te manipuleren met gereedschappen zoals moersleutels of schroevendraaiers tijdens installatie- en demontageprocessen.

Gewoonlijk:

  1. Fijne toonhoogte: Zoals reeds vermeld, is de fijne draad het voornaamste kenmerk van deze bol, die bovengenoemde voordelen biedt.
  2. Hexagonale kop: Het zeshoekig hoofd zorgt voor stabiliteit tijdens het gebruik en een gemakkelijke rotatie met gereedschappen.
  3. Goed uitwisselbaar: Deze bouten zijn volgens de vereenvoudigde internationale normen goed uitwisselbaar, waardoor de gebruikers deze gemakkelijk kunnen selecteren en vervangen.

Toepassingen:

  1. Hoge-precisie-apparatuur: Vanwege de hoge nauwkeurigheid en uitstekende afdichtingsprestaties van fijne schroeven worden ze vaak gebruikt in apparatuur waarvoor precieze verbindingen vereist zijn,met een gewicht van niet meer dan 50 kg.
  2. Vibratieomgevingen: Dankzij de hoge sterkte en de uitstekende vergrendelingsprestaties van fijne bouten zijn ze geschikt voor toepassingen die onderhevig zijn aan trillingen en botsingen, zoals auto's, motorfietsen en schepen.
  3. Afdichtingstoepassingen: De nauwkeurige pasvorm van fijne pitchbouten maakt ze bijzonder geschikt voor afdichtingstoepassingen, zoals pijpleidingen en brandstoftankers.
