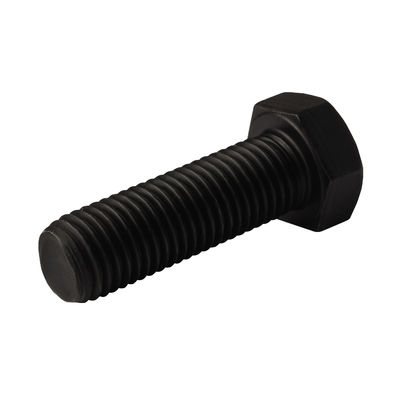

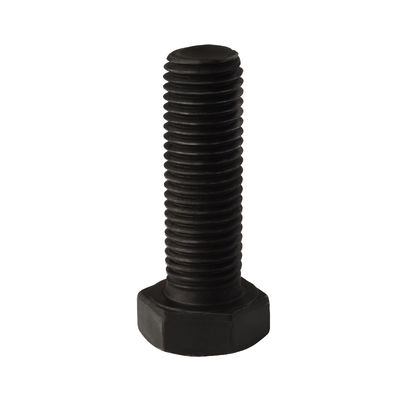

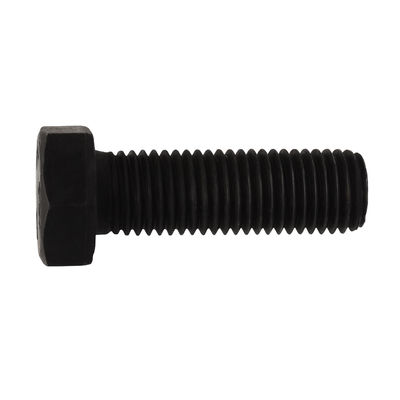

Geheel draadverdoofd en getemperd zeshoekige kopbout DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M

  • Full Thread Quenched And Tempered Hexagon Head Bolt DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M
  • Full Thread Quenched And Tempered Hexagon Head Bolt DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M
  • Full Thread Quenched And Tempered Hexagon Head Bolt DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M
Plaats van herkomst JIANG SU Provincie China
Merknaam YingYan
Certificering ISO9000
Modelnummer M6-M16
Min. bestelaantal 1000 stuks
Prijs negotiable
Verpakking Details Kleine dozen, plastic zakken, bulk in kartonnen,

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Naam Hexagonale kopbout Type Hexuitdraaibout
Standaard GB/DIN/ASME/EN/ISO&etc. Oppervlaktebehandeling Zwart
Graad 8.8,10.9,12.9 Hoofdtype Hexagon Hoofd
Materialen Koolstofstaal/Legeringsstaal Grootte M6-M16/Volgens uw eisen
Lange 8 mm-140 mm/Aangezien uw vereisten
Markeren

Verwijderde hexagonale kopbout

,

Hexagonale kopbout DIN933

,

Hexagonale kop volle draadbouten
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Grade8.8 Carbon steel 35K M6-M16 8-120 1
M6*8 M6 8 10000
M8*10 M8 10 10000
M8*14 M8 14 10000
M10*12 M10 12 10000
M10*16 M10 16 10000
M10*20 M10 20 10000
M10*25 M10 25 10000
M10*35 M10 35 10000
M10*40 M10 40 10000
M10*45 M10 45 10000
M10*50 M10 50 10000
M10*65 M10 65 10000
M10*70 M10 70 10000
M10*80 M10 80 10000
M10*85 M10 85 10000
M10*100 M10 100 10000
M12*16 M12 16 10000
M12*20 M12 20 10000
M12*30 M12 30 10000
M12*40 M12 40 10000
M12*45 M12 45 10000
M12*50 M12 50 10000
M12*55 M12 55 10000
M12*60 M12 60 10000
M12*65 M12 65 10000
M12*70 M12 70 10000
M12*75 M12 75 10000
M12*80 M12 80 10000
M12*100 M12 100 10000
M12*120 M12 120 10000
M14*16 M14 16 10000
M14*30 M14 30 10000
M14*40 M14 40 10000
M14*45 M14 45 10000
M14*50 M14 50 10000
M14*60 M14 60 10000
M14*100 M14 100 10000
M16*50 M16 50 10000
M16*70 M16 70 10000
M16*100 M16 100 10000
Grade10.9 Alloy steel ML40Cr 14 60 1
M14*60（ML40Cr） M14（ML40Cr） 60 10000
Grade12.9 Alloy steel ML40Cr /40Cr/SCM435 M8-M10 20-140 1
M8*20（ML40Cr） M8（ML40Cr） 20 10000
M8*140（40Cr） M8（40Cr） 140 10000
M10*30 M10 30 10000
M10*45（SCM435） M10（SCM435） 45 10000
If you have more needs, please contact customer service 1 1 1
Laat een bericht achter
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Productomschrijving

DIN933 ISO 4017 ANSI/ASME B 18.2.3.1M Klasse 8.8/10.9/12.9 Volstrengte, verdoofde en getemperde zeshoekige kopbout



Geheel draadverdoofd en getemperd zeshoekige kopbout DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M 0

Schroefdraad M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12 (M14) M16
d
P Pitch 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75 2 2
a. max. 1.05 1.2 1.35 1.5 1.8 2.1 2.4 3 3 3.75 4.5 5.25 6 6
c. Min. 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.2
max. 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6 0.6 0.8
Da max. 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7 15.7 17.7
D.W. Klasse A Min. 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.6 11.6 15.6 17.4 20.5 22.5
Klasse B Min. - - - - - 5.7 6.7 8.7 9.4 11.4 15.4 17.2 20.1 22
e Klasse A Min. 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1 24.49 26.75
Klasse B Min. - - - - - 7.5 8.63 10.89 11.94 14.2 18.72 20.88 23.91 26.17
k Nominale grootte 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5 8.8 10
Klasse A Min. 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32 8.62 9.82
max. 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.56 7.68 8.98 10.18
Klasse B Min. - - - - - 2.6 3.26 3.76 4.56 5.06 6.11 7.21 8.51 9.71
max. - - - - - 3 3.74 4.24 5.04 5.54 6.69 7.79 9.09 10.29
k1 Min. 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05 5.96 6.8
r Min. 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6 0.6 0.6
s max=nominale omvang 3.2 4 5 5.5 6 7 8 10 11 13 17 19 22 24
Klasse A Min. 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67 21.67 23.67
Klasse B Min. - - - - - 6.64 7.64 9.64 10.57 12.57 16.57 18.48 21.16 23.16
Gewicht per 1000 staalproducten (≈ kg)       - - - - - - - - - - - - - -
Schroefdraad (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
d
P Pitch 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5
a. max. 7.5 7.5 7.5 9 9 10.5 10.5 12 12 13.5 13.5 15 15
c. Min. 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
max. 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1 1 1 1 1
Da max. 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
D.W. Klasse A Min. 25.3 28.2 30 33.6 - - - - - - - - -
Klasse B Min. 24.8 27.7 29.5 33.2 38 42.7 46.5 51.1 55.9 59.9 64.7 69.4 74.2
e Klasse A Min. 30.14 33.53 35.72 39.98 - - - - - - - - -
Klasse B Min. 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Nominale grootte 11.5 12.5 14 15 17 18.7 21 22.5 25 26 28 30 33
Klasse A Min. 11.28 12.28 13.78 14.78 - - - - - - - - -
max. 11.72 12.72 14.22 15.22 - - - - - - - - -
Klasse B Min. 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
max. 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 Min. 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r Min. 0.6 0.8 0.8 0.8 1 1 1 1 1 1.2 1.2 1.6 1.6
s max=nominale omvang 27 30 32 36 41 46 50 55 60 65 70 75 80
Klasse A Min. 26.67 29.67 31.61 35.38 - - - - - - - - -
Klasse B Min. 26.15 29.16 31 35 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Gewicht per 1000 staalproducten (≈ kg)       - - - - - - - - - - - - -





Kenmerken

  1. Het volledig draadvormige ontwerp zorgt ervoor dat de hele lengte van de schroef wordt gedraaid, waardoor het contactgebied tussen de schroef en de moer wordt gemaksimaliseerd.Dit resulteert in een verhoogde draagkracht en stabiliteit van de verbindingBovendien vergemakkelijkt het een efficiëntere ladingoverdracht endistributieHet is ideaal voor verbindingen met een hoge sterkte, waar betrouwbaarheid en duurzaamheid van het allergrootste belang zijn.

  2. De combinatie van blussen en tempereren levert inderdaad een bol die zowel hard als sterk is, maar toch een zekere mate van taaiheid behoudt.procesverhardtHet temperingsproces vermindert de interne spanningen die tijdens het afzuigen optreden, waardoor het risico op breuk onder hoge spanningsomstandigheden tot een minimum wordt beperkt.Dit behandelingsregime maakt de bol zeer geschikt voor toepassingen die zowel hoge sterkte als uitstekende vermoeidheidsbestandheid vereisen.

  3. Het zeshoekige kopontwerp biedt een uitstekende grip en een grotere koppeltransmissie-efficiëntie, waardoor het gemakkelijk is om te installeren en te verwijderen met behulp van moersleutels, schroevendraaiers en andere zeshoekige gereedschappen.Bovendien, zorgt het voor de veiligheid en de robuustheid van devanDe verbinding.

  4. Hoogprecisieproductie: Gemaakt volgens internationale normen zoals DIN 933, waardoor de dimensie-nauwkeurigheid en uitwisselbaarheid van de bouten worden gewaarborgd.

Voordelen

  1. Hoog draagvermogen: De volledige draad, de getemperde en getemperde behandeling geven de bol een hogere sterkte en hardheid, waardoor deze bestand is tegen grotere trek- en snijkrachten.

  2. Uitstekende stabiliteit: Door het grote contactoppervlak tussen de bout en de moer is de aansluiting stabieler en betrouwbaarder, minder gevoelig voor loslopen.

  3. Lange levensduur: Door de behandeling van de schroef wordt de slijtvastheid en vermoeidheid van de schroef verbeterd, wat resulteert in een langere levensduur.

  4. Gemakkelijk te installeren: De hexagonale kop maakt de bouw eenvoudig te installeren en te demonteren, waardoor de werkdoeltreffendheid wordt verbeterd.

Toepassingsscenario's

  1. Zware machines: Hexagonale kopbouten met een volle draad zijn ideaal voor zware machines die een hoge spannings- en slagweerstand vereisen, zoals graafmachines, kranen en persmachines.

  2. Bruggen en gebouwen: In bruggen en gebouwen moeten de belangrijkste verbindingspunten aanzienlijk gewicht en spanning dragen.

  3. Automobiele en luchtvaartindustrieDeze industrieën vereisen uiterst sterke en betrouwbare verbindingen.de veilige werking van voertuigen en luchtvaartuigen.

  4. Andere toepassingen waarvoor sterke verbindingen vereist zijn: Voor toepassingen zoals mijnbouwapparatuur, olieboorapparatuur en windturbines worden ook hexagonale kopbouten met een volledige draad gebruikt die zijn getemperd en getemperd om de betrouwbaarheid en veiligheid van de verbinding te garanderen.
