DIN1481 Roestvrij staal SUS304 Veertype Rechte pinnen Slotted Heavy Type Plain
| Plaats van herkomst | JIANG SU Provincie China |
|---|---|
| Merknaam | YingYan |
| Certificering | ISO9000 |
| Modelnummer | Φ4-Φ8 |
| Min. bestelaantal | 1000 stuks |
| Prijs | negotiable |
| Verpakking Details | Kleine dozen, plastic zakken, bulk in kartonnen |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| naam | Vlamtype rechte pinnen, geslepen, zwaar type | Standaard | GB/DIN/ASME/EN/ISO/JIS B&etc. |
|---|---|---|---|
| Materiaal | roestvrij staal SUS304 | Oppervlaktebehandeling | Polieren |
| Kleur | Gewoon | Grootte | Φ4-Φ8/Volgens uw wensen |
| Lange | 10 mm-16 mm/Volgens uw wensen | ||
| Markeren | SUS304 Vloertype rechte pinnen,DIN1481 Vlamtype rechte pinnen,Zware DIN 1481 pin |
||
Productomschrijving

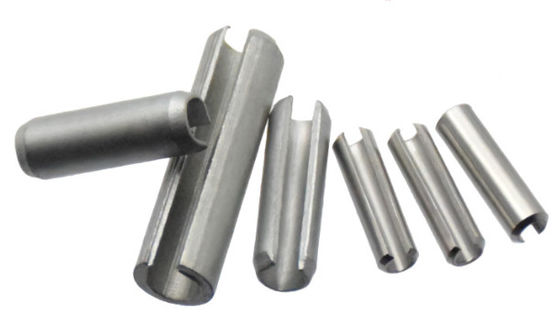

DIN1481 roestvrij staal SUS304 Vlamtype rechte pinnen, geslepen, zwaar type plain
| Nominale diameter | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | ||
| d | |||||||||
| a. | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | Min. | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| max. | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| Minimale snijsterkte, enkelvoudig (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| Minimale dubbele scheerkracht,kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| Nominale diameter | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| d | |||||||||
| a. | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | Min. | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| max. | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| s | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| Minimale snijsterkte, enkelvoudig (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| Minimale dubbele scheerkracht,kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| Nominale diameter | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| d | |||||||||
| a. | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | Min. | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| max. | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| s | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| Minimale snijsterkte, enkelvoudig (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| Minimale dubbele scheerkracht,kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| Nominale diameter | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| a. | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | Min. | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| max. | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| s | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| Minimale snijsterkte, enkelvoudig (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| Minimale dubbele scheerkracht,kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
Kenmerken:
- Deze cilindrische pinnen zijnuitgerustmet gleufjes langs hun aslengte, waardoor de elastische vervorming tijdens de installatie mogelijk is, waardoor het inbrengen en bevestigen wordt vergemakkelijkt.
- Deze cilindrische pinnen zijn gemaaktvankoolstofstaal of andere hoogsterke materialen, waardoor zij aanzienlijke trek- en snijkrachten kunnen weerstaan.
- De uiteinden van de pinnen worden ingecamperdde oppervlakken, waardoor de plaatsing gemakkelijker wordt gemaakt en het risico op beschadiging van andere onderdelen tijdens de montage wordt verminderd.
- Zodra de pinnen in een gat zijn geplaatst, gaan ze iets uit, waardoor er een spanning naar buiten ontstaat die ze stevig vasthoudt aan de wanden van het gat, waardoor een stabiele verbinding wordt verzekerd.
Voordelen:
- Dankzij hun geslepen ontwerp engecamperdIn het geval van een voorgefabriceerde opening kan een zware, rechte, geslepen veerspeld zonder moeite in een voorgefabriceerde opening worden geplaatst, waardoor de noodzaak van ingewikkelde installatiewerktuigen of gespecialiseerde technieken wordt weggelaten.
- De pinnen.uitbreidendnatuurResultatenin een strakere pasvorm tegen de wanden van het gat, waardoor de stabiliteit van de verbinding toeneemt.het waarborgen van duurzaamheid en het verlengen van de algehele levensduur van de toepassing.
- De zware, rechte, geslepen veerpen zijn ontworpen voor een gemakkelijke installatie en verwijdering, waardoor ze ideaal zijn voor gebruik in een breed scala aan machines en apparatuur, met nameinSituaties waarbij frequente demontage en reassemblage vereist zijn, zoals in scharnieren, veren en componenten voor de krachtoverdracht.Hun veelzijdigheid zorgt voor aanzienlijke voordelen in deze toepassingen.
Toepassingen:
- Scharnierverbindingen:Zware motorenRecht.Vervaardiging uit produkten van de posten 8521 tot en met 8528worden gewoonlijk gebruikt in scharnierverbindingen, waardoor een stabiele verbinding ontstaat waardoor het scharnier vrij kan draaien wanneer nodig.
- Veerbevestiging: In veertoepassingen kunnen deze pinnen worden gebruikt om de uiteinden van de veren vast te houden, waardoor beweging of loslaten wordt voorkomen.
- Verstroomingscomponenten: In verstroomingssystemen worden zware rechte springpen gebruikt om verschillende transmissiecomponenten, zoals tandwielen, assen,en koppelingen.
