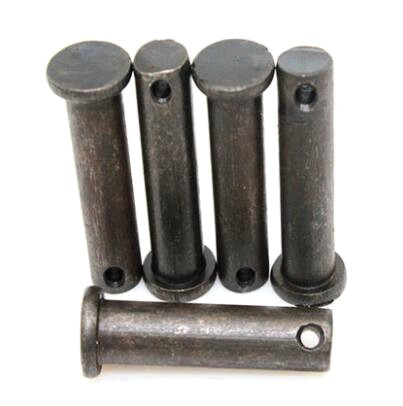

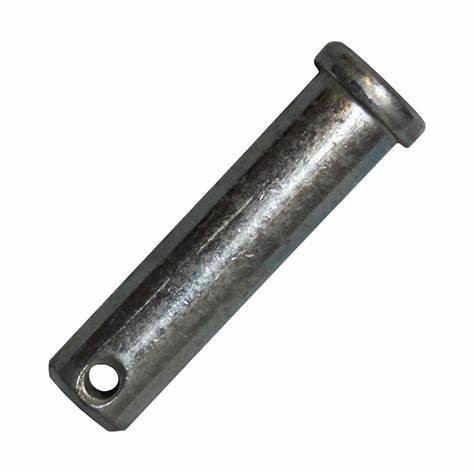

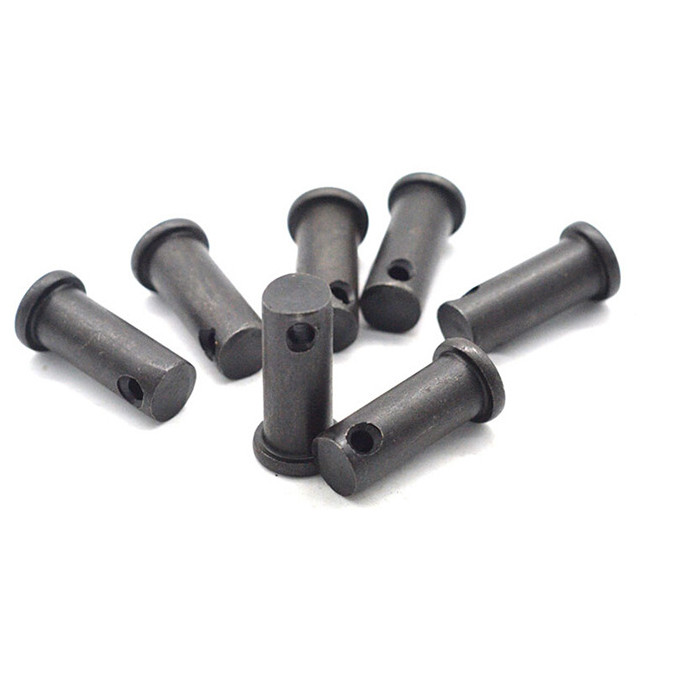

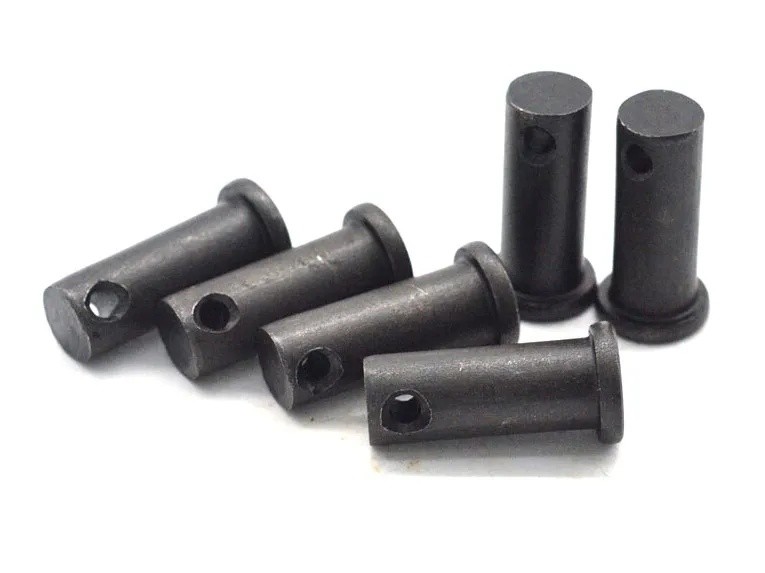

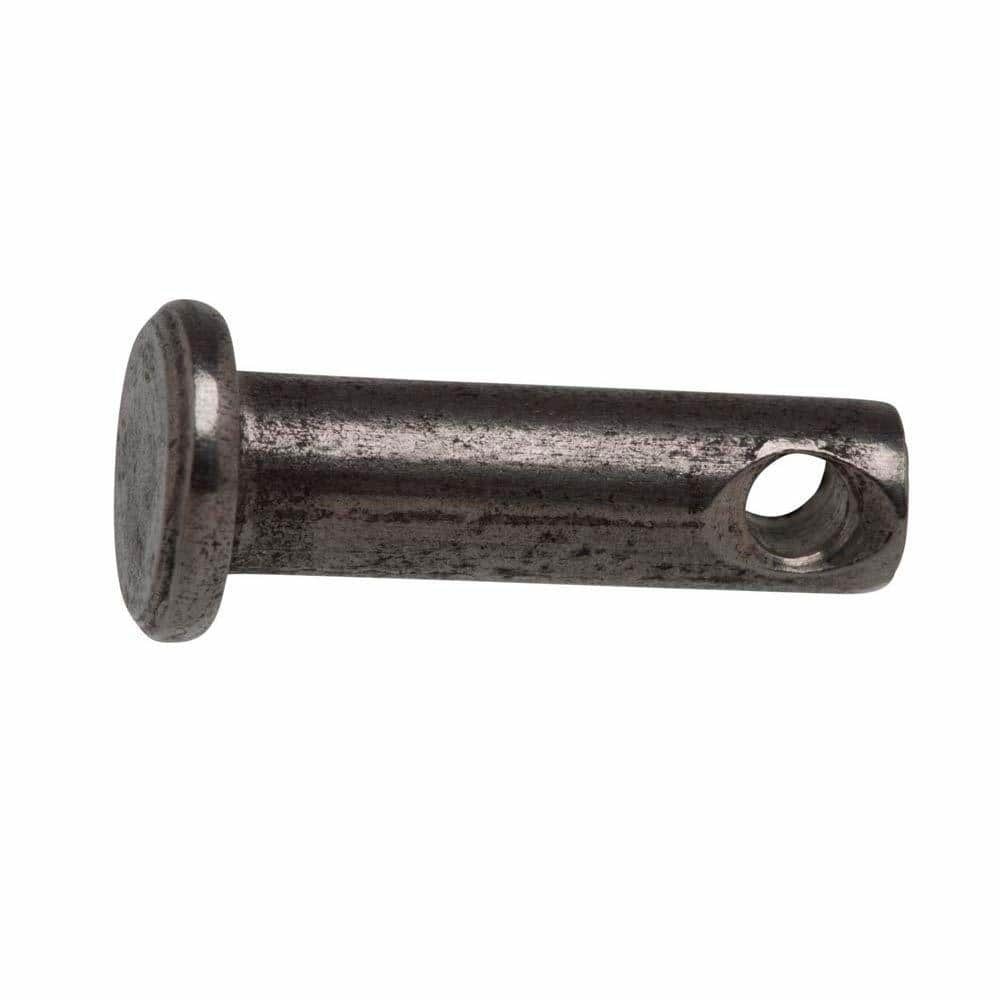

Gepolijst Clevis Pin And Key met kop van koolstofstaal 35K DIN1444 ISO2341 EN22341
| Plaats van herkomst | JIANGSU PROVINCE CHINA |
|---|---|
| Merknaam | YingYan |
| Certificering | ISO9001 |
| Modelnummer | Φ10 |
| Min. bestelaantal | 1000 stuks |
| Prijs | negotiable |
| Verpakking Details | Kleine dozen, plastic zakken, bulk in kartonnen |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| naam | Klevispinnen met kop | Standaard | GB/DIN/ASME/EN/ISO&etc. |
|---|---|---|---|
| Materiaal | Koolstofstaal 35K | Oppervlaktebehandeling | Polieren |
| Kleur | Gewoon | Graad | 8.8 |
| Grootte | Φ10/afhankelijk van uw eisen | Lange | 30 mm/afhankelijk van uw eisen |
| Markeren | Carbon Steel 35K Clevis Pins,Het polijsten van Clevis Pin And Key,Pin en sleutel ISO2341 |
||
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| 30 | Φ10 | 30 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Productomschrijving
DIN1444 ISO2341 EN22341 Carbon Steel 35K Plain Class 8.8 Clevis Pins met hoofd Φ10
| Nominale diameter | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| d | ||||||||
| d | max. | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| Min. | 2.94 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | |
| dk | max. | 5 | 6 | 8 | 10 | 14 | 18 | 20 |
| Min. | 4.7 | 5.7 | 7.64 | 9.64 | 13.57 | 17.57 | 19.48 | |
| d1 | max. | 0.94 | 1.14 | 1.34 | 1.74 | 2.14 | 3.38 | 3.38 |
| Min. | 0.8 | 1 | 1.2 | 1.6 | 2 | 3.2 | 3.2 | |
| k | Nominale grootte | 1 | 1 | 1.6 | 2 | 3 | 4 | 4 |
| max. | 1.125 | 1.125 | 1.725 | 2.125 | 3.125 | 4.15 | 4.15 | |
| Min. | 0.875 | 0.875 | 1.475 | 1.875 | 2.875 | 3.85 | 3.85 | |
| Lh | Min. | 1.6 | 2.2 | 2.9 | 3.2 | 3.5 | 4.5 | 5.5 |
| Nominale diameter | 14 | 16 | 18 | 20 | 22 | 24 | 27 | |
| d | ||||||||
| d | max. | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| Min. | 13.89 | 15.89 | 17.89 | 19.87 | 21.87 | 23.87 | 26.87 | |
| dk | max. | 22 | 25 | 28 | 30 | 33 | 36 | 40 |
| Min. | 21.48 | 24.48 | 27.48 | 29.48 | 32.38 | 35.38 | 39.38 | |
| d1 | max. | 4.18 | 4.18 | 5.18 | 5.18 | 5.18 | 6.52 | 6.52 |
| Min. | 4 | 4 | 5 | 5 | 5 | 6.3 | 6.3 | |
| k | Nominale grootte | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 6 |
| max. | 4.15 | 4.65 | 5.15 | 5.15 | 5.65 | 6.15 | 6.15 | |
| Min. | 3.85 | 4.35 | 4.85 | 4.85 | 5.35 | 5.85 | 5.85 | |
| Lh | Min. | 6 | 6 | 7 | 8 | 8 | 9 | 9 |
| Nominale diameter | 30 | 33 | 36 | 40 | 45 | 50 | 55 | |
| d | ||||||||
| d | max. | 30 | 33 | 36 | 40 | 45 | 50 | 55 |
| Min. | 29.87 | 32.84 | 35.84 | 39.84 | 44.84 | 49.84 | 54.81 | |
| dk | max. | 44 | 47 | 50 | 55 | 60 | 66 | 72 |
| Min. | 43.38 | 46.38 | 49.38 | 54.26 | 59.26 | 65.26 | 71.26 | |
| d1 | max. | 8.22 | 8.22 | 8.22 | 8.22 | 10.22 | 10.22 | 10.22 |
| Min. | 8 | 8 | 8 | 8 | 10 | 10 | 10 | |
| k | Nominale grootte | 8 | 8 | 8 | 8 | 9 | 9 | 11 |
| max. | 8.18 | 8.18 | 8.18 | 8.18 | 9.18 | 9.18 | 11.215 | |
| Min. | 7.82 | 7.82 | 7.82 | 7.82 | 8.82 | 8.82 | 10.785 | |
| Lh | Min. | 10 | 10 | 10 | 10 | 12 | 12 | 14 |
| Nominale diameter | 60 | 70 | 80 | 90 | 100 | |||
| d | ||||||||
| d | max. | 60 | 70 | 80 | 90 | 100 | ||
| Min. | 59.81 | 69.81 | 79.81 | 89.78 | 99.78 | |||
| dk | max. | 78 | 90 | 100 | 110 | 120 | ||
| Min. | 77.26 | 89.13 | 99.13 | 109.13 | 119.13 | |||
| d1 | max. | 10.22 | 13.27 | 13.27 | 13.27 | 13.27 | ||
| Min. | 10 | 13 | 13 | 13 | 13 | |||
| k | Nominale grootte | 12 | 13 | 13 | 13 | 13 | ||
| max. | 12.215 | 13.215 | 13.215 | 13.215 | 13.215 | |||
| Min. | 11.785 | 12.785 | 12.785 | 12.785 | 12.785 | |||
| Lh | Min. | 14 | 16 | 16 | 16 | 16 | ||
Gewoonlijk:
- De koppen van de speldassen zijn volgens DIN1444 ontworpen inovereenstemmingmet internationale normen, met een breed scala aan maten die verschillende opties bieden om aan de vereisten te voldoen.
- Ze kunnen worden gemaakt van een verscheidenheid aan materialen, waaronder roestvrij staal van de soorten 304, 316, 2205, 2507, 310S, 904L, evenals koolstofstaal, om aan verschillende werkomgevingen te voldoenenvereisten.
- DIN1444-pinnen worden hoofdzakelijk gebruikt voor het verbinden van twee assen ofapparatuurWanneer de verbinding met behulp van de pin is gemaakt, wordt een gespleten pin in het gat aan het eind van de pin geplaatst om het werkstuk vast te houden.
Voordelen:
- De reden waarom DIN1444 geschikt is voorverschillendeDe aankoop van de nieuwe modellen is in de meeste industriële omgevingen en toepassingsscenario's mogelijk vanwege de uiteenlopende specificaties en de overvloedige materiaalopties.
- De combinatie van pinnen en kotterpinnenzorgtde stabiliteit en betrouwbaarheid van de verbinding.
- De productie en de vervaardiging van scharnierpijnen voldoen strikt aan de DIN-normen, waardoor precieze afmetingen worden gewaarborgd, de kwaliteit van het product wordt gewaarborgd enuitwisselbaarheid, waardoor de onderhouds- en vervangingsmoeilijkheden worden verminderd en uiteindelijk kosten worden bespaard.
Toepassingsscenario's:
- Pomp-, klep- en leidingsystemen: In vloeistoftransportsystemen worden DIN1444-pinnen veel gebruikt voor het aansluiten en bevestigen van pompen, kleppen en leidingen.
- Petrochemische industrie: Vanwege de bijzondere werkomgeving in de petrochemische industrie zijn corrosiebestendige en hoogsterke verbindingen nodig.DIN1444-pinnen worden een ideale keuze vanwege hun uiteenlopende materiaalopties en stabiele verbindingsmethoden.
- Maritieme technische apparatuur: In scheepsbouwkundige apparatuur zorgen DIN1444-pinnen voor een stabiele en betrouwbare verbinding, waardoor de apparatuur goed werkt in ruwe mariene omgevingen.
- Windenergieproductie: DIN1444-pinnen spelen ook een belangrijke rol bij het aansluiten en bevestigen van apparatuur bij de opwekking van windenergie.
