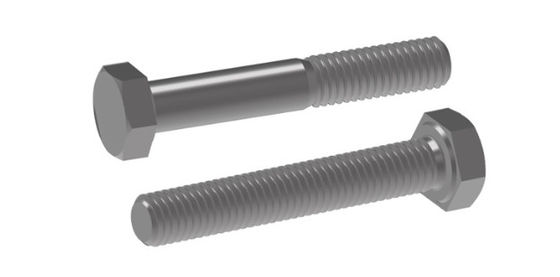

Carbon Steel Q195 Plain Hexagon Head Screws DIN 601 558 EN ISO 4016 4018

  • Carbon Steel Q195 Plain Hexagon Head Screws DIN 601 558 EN ISO 4016 4018
Plaats van herkomst JIANG SU Provincie China
Merknaam YingYan
Certificering ISO9000
Modelnummer M4-M24
Min. bestelaantal 1000 stuks
Prijs negotiable
Verpakking Details Kleine dozen, plastic zakken, bulk in kartonnen,

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Naam Hexagonale schroeven-productklasse C half/volledige draad Standaard GB/DIN/ASME/EN/ISO&etc.
Materiaal Koolstofstaal Q195 Kleur Gewoon
Oppervlaktebehandeling Polieren Graad 4.8
Grootte M4-M24/afhankelijk van uw eisen Lange 60mm-280mm/afhankelijk van uw eisen
Markeren

Hexagonale kopschroeven

,

Koolstofstaal Q195 Hexagonale kopschroeven

,

DIN 601 Hex hoofdschroef
Laat een bericht achter
Productomschrijving

DIN 601 558 EN ISO 4016 4018 Hexagonale kopschroeven-productklasse C vol/halfgegooid Klasse 4.8 koolstofstaal Q195 plain

Gebruik:
DIN 558 601 zeshoekige kopbouten worden gewoonlijk gebruikt in toepassingen waar voor de aansluiting verstelbare lengtes nodig zijn.Deze zijn geschikt voor een breed scala van toepassingen waarbij een draadverbinding met een zeshoekige kop vereist is..

Kenmerken:

  1. Verstelbare lengte: De DIN 558 601-bouten hebben een relatief kort draadgedeelte, waardoor de verbindingslengte kan worden aangepast.Deze flexibiliteit maakt ze geschikt voor toepassingen waarbij de exacte lengte van de verbinding kan variëren.
  2. Hexagonale kop: Het zeshoekige kopontwerp biedt een veilige en efficiënte manier om koppel toe te passen tijdens installatie en verwijdering.Het maakt het ook mogelijk om gemakkelijk te strekken en los te maken met behulp van gebruikelijke gereedschappen zoals hexaktoren of schroevendraaiers.
  3. Standaardisatie van specificaties: DIN 558 601 bouten voldoen aan gestandaardiseerde specificaties, waardoor consistente kwaliteit en prestaties worden gewaarborgd voor verschillende fabrikanten en toepassingen.Deze normalisatie vergemakkelijkt ook de selectie en vervanging van bouten in verschillende systemen..
  4. Verschillende materialen: DIN 558 601 bouten zijn verkrijgbaar in een verscheidenheid aan materialen, waaronder staal, roestvrij staal en andere legeringen.zoals kracht, corrosiebestendigheid of temperatuurbestendigheid.
  5. Een breed scala aan maten: De DIN 558 601-bouten zijn verkrijgbaar in een breed scala aan afmetingen om aan de behoeften van verschillende toepassingen te voldoen.

DIN601Carbon Steel Q195 Plain Hexagon Head Screws DIN 601 558 EN ISO 4016 4018 0

Draadgrootte
d		 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
P Pits 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b. L≤125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
L> 200 35 37 41 45 49 53 57 61 65 69 73 79
c. max. 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
da. max. 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
ds max. 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
Min. 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw Min. 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
e Min. 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k Nominale grootte 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
max. 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
Min. 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 Min. 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r Min. 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s max=nominale omvang 8 10 13 16 18 21 24 27 30 34 36 41
Min. 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
Lange draad b   - - - - - - - - - - - -



Schroefdraad
d		 M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
P Pits 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b. L≤125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
L> 200 85 91 97 103 109 115 121 129 137 145 153
c. max. 0.8 0.8 0.8 1 1 1 1 1 1 1 1
da. max. 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
ds max. 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
Min. 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw Min. 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e Min. 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k Nominale grootte 18.7 21 22.5 25 26 28 30 33 35 38 40
max. 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
Min. 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 Min. 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r Min. 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s max=nominale omvang 46 50 55 60 65 70 75 80 85 90 95
Min. 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
Lange draad b   - - - - - - - - - - -


DIN558Carbon Steel Q195 Plain Hexagon Head Screws DIN 601 558 EN ISO 4016 4018 1

Schroefdraad
d
M5 M6 M8 M10 M12 M16 M20 M24 M30 M36
P Pits
a. max.
c. max.
da. max.
dw Min.
e Min.
k Nominale grootte
Min.
max.
k1 Min.
r Min.
s max=nominale omvang
Min.
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
Gewicht per 1000 staalproducten (≈ kg)
- - - - - - - - - -
Markeringen:

Blokken voor het hoofd van de flenzen

Hexagonale kopbout

Hexagon flensbout
