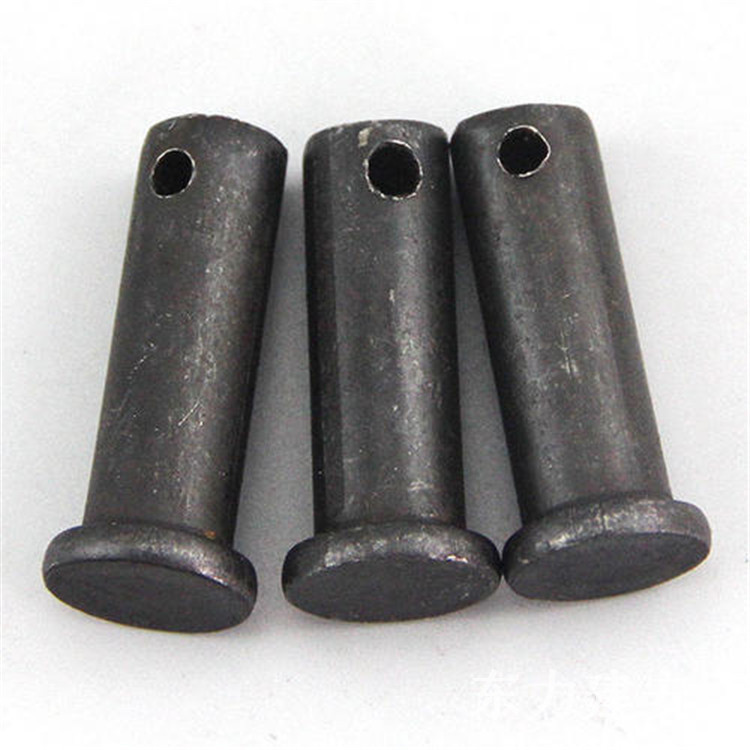

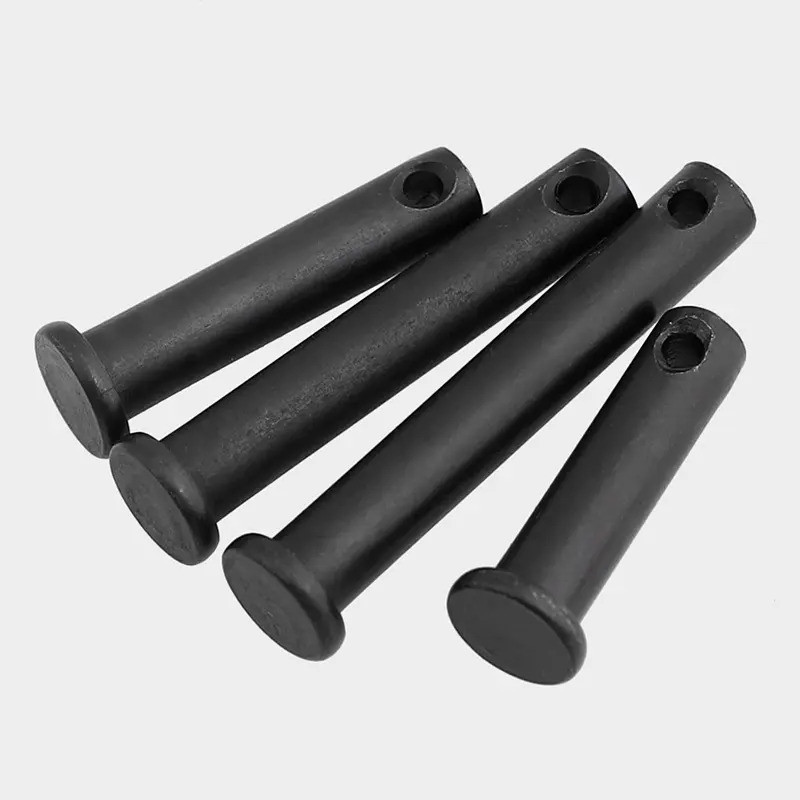

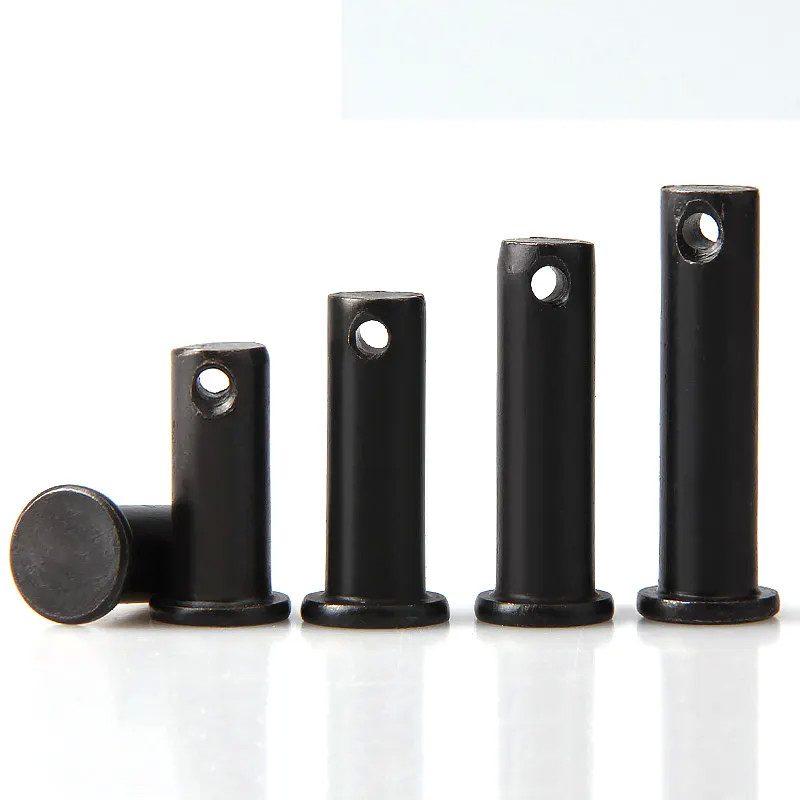

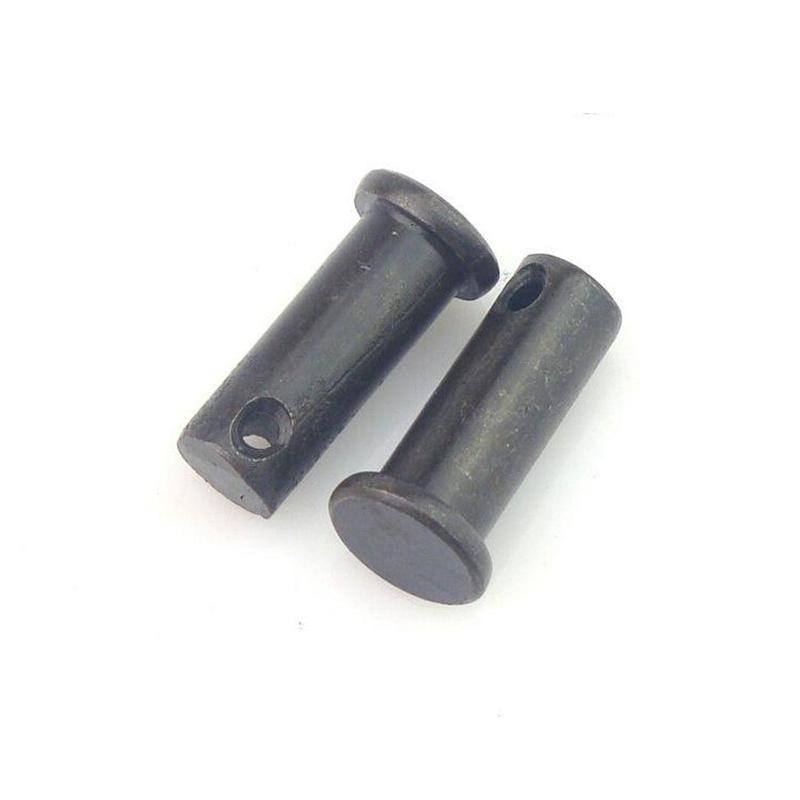

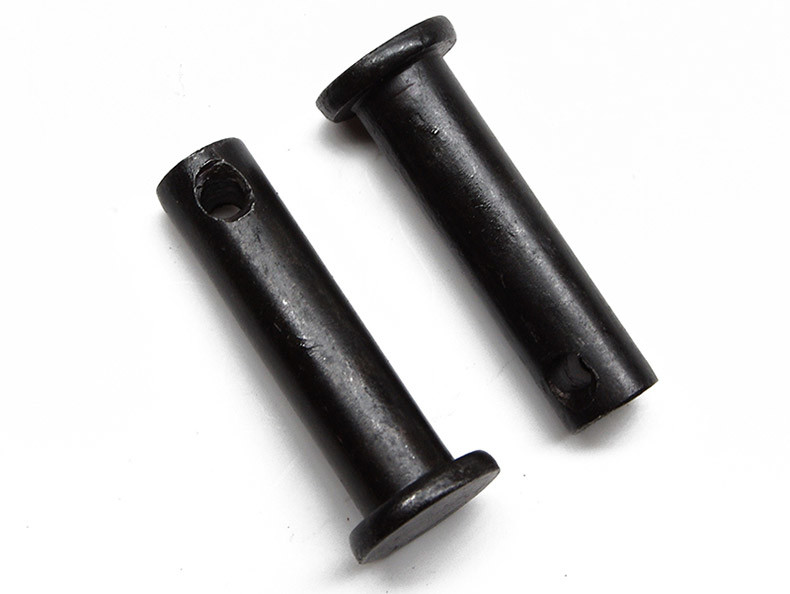

Carbon Steel Q195 / 35K Clevis Pins met hoofd DIN1444 ISO2341 EN22341

  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
Plaats van herkomst JIANGSU PROVINCE CHINA
Merknaam YingYan
Certificering ISO9000
Modelnummer Φ4-Φ16
Min. bestelaantal 1000 stuks
Prijs negotiable
Verpakking Details Kleine dozen, plastic zakken, bulk in kartonnen

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
naam Klevispinnen met kop Standaard GB/DIN/ASME/EN/ISO&etc.
Materiaal Koolstofstaal Q195 /35K Oppervlaktebehandeling Zwart
Kleur Zwart Graad 4.8,8.8
Grootte Φ4-Φ16/afhankelijk van uw eisen Lange 12-45 mm/afhankelijk van uw wensen
Markeren

Kleefpinnen van koolstofstaal

,

Trekhaken met hoofd

,

ISO 2341 Clevis Pin
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Grade4.8 Crabon steel Q195 Φ4 12-30 1
Φ4*12 Φ4 12 10000
Φ4*30 Φ4 30 10000
Grade8.8 Carbon steel 35K Φ6-Φ16 16-45 1
Φ6*16 Φ6 16 10000
Φ8*16 Φ8 16 10000
Φ8*20 Φ8 20 10000
Φ10*25 Φ10 25 10000
Φ12*26 Φ12 26 10000
Φ12*35 Φ12 35 10000
Φ16*45 Φ16 45 10000
If you have more needs, please contact customer service 1 1 1
Laat een bericht achter
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Productomschrijving

DIN1444 ISO2341 EN22341 Koolstofstaal Q195/35K Zwart Klasse 4.8 8.8 Clevis Pins met hoofd Φ4-Φ16



Carbon Steel Q195 / 35K Clevis Pins met hoofd DIN1444 ISO2341 EN22341 0

Nominale diameter 3 4 5 6 8 10 12
d
d max. 3 4 5 6 8 10 12
Min. 2.94 3.925 4.925 5.925 7.91 9.91 11.89
dk max. 5 6 8 10 14 18 20
Min. 4.7 5.7 7.64 9.64 13.57 17.57 19.48
d1 max. 0.94 1.14 1.34 1.74 2.14 3.38 3.38
Min. 0.8 1 1.2 1.6 2 3.2 3.2
k Nominale grootte 1 1 1.6 2 3 4 4
max. 1.125 1.125 1.725 2.125 3.125 4.15 4.15
Min. 0.875 0.875 1.475 1.875 2.875 3.85 3.85
Lh Min. 1.6 2.2 2.9 3.2 3.5 4.5 5.5
Nominale diameter 14 16 18 20 22 24 27
d
d max. 14 16 18 20 22 24 27
Min. 13.89 15.89 17.89 19.87 21.87 23.87 26.87
dk max. 22 25 28 30 33 36 40
Min. 21.48 24.48 27.48 29.48 32.38 35.38 39.38
d1 max. 4.18 4.18 5.18 5.18 5.18 6.52 6.52
Min. 4 4 5 5 5 6.3 6.3
k Nominale grootte 4 4.5 5 5 5.5 6 6
max. 4.15 4.65 5.15 5.15 5.65 6.15 6.15
Min. 3.85 4.35 4.85 4.85 5.35 5.85 5.85
Lh Min. 6 6 7 8 8 9 9
Nominale diameter 30 33 36 40 45 50 55
d
d max. 30 33 36 40 45 50 55
Min. 29.87 32.84 35.84 39.84 44.84 49.84 54.81
dk max. 44 47 50 55 60 66 72
Min. 43.38 46.38 49.38 54.26 59.26 65.26 71.26
d1 max. 8.22 8.22 8.22 8.22 10.22 10.22 10.22
Min. 8 8 8 8 10 10 10
k Nominale grootte 8 8 8 8 9 9 11
max. 8.18 8.18 8.18 8.18 9.18 9.18 11.215
Min. 7.82 7.82 7.82 7.82 8.82 8.82 10.785
Lh Min. 10 10 10 10 12 12 14
Nominale diameter 60 70 80 90 100
d
d max. 60 70 80 90 100
Min. 59.81 69.81 79.81 89.78 99.78
dk max. 78 90 100 110 120
Min. 77.26 89.13 99.13 109.13 119.13
d1 max. 10.22 13.27 13.27 13.27 13.27
Min. 10 13 13 13 13
k Nominale grootte 12 13 13 13 13
max. 12.215 13.215 13.215 13.215 13.215
Min. 11.785 12.785 12.785 12.785 12.785
Lh Min. 14 16 16 16 16





Gewoonlijk:

  • De koppen van de speldassen zijn volgens DIN1444 ontworpen inovereenstemmingmet internationale normen, met een breed scala aan maten die verschillende opties bieden om aan de vereisten te voldoen.
  • Ze kunnen worden gemaakt van een verscheidenheid aan materialen, waaronder roestvrij staal van de soorten 304, 316, 2205, 2507, 310S, 904L, evenals koolstofstaal, om aan verschillende werkomgevingen te voldoenenvereisten.
  • DIN1444-pinnen worden hoofdzakelijk gebruikt voor het verbinden van twee assen ofapparatuurWanneer de verbinding met behulp van de pin is gemaakt, wordt een gespleten pin in het gat aan het eind van de pin geplaatst om het werkstuk vast te houden.

Voordelen:

  • De reden waarom DIN1444 geschikt is voorverschillendeDe aankoop van de nieuwe modellen is in de meeste industriële omgevingen en toepassingsscenario's mogelijk vanwege de uiteenlopende specificaties en de overvloedige materiaalopties.
  • De combinatie van pinnen en kotterpinnenzorgtde stabiliteit en betrouwbaarheid van de verbinding.
  • De productie en de vervaardiging van scharnierpijnen voldoen strikt aan de DIN-normen, waardoor precieze afmetingen worden gewaarborgd, de kwaliteit van het product wordt gewaarborgd enuitwisselbaarheid, waardoor de onderhouds- en vervangingsmoeilijkheden worden verminderd en uiteindelijk kosten worden bespaard.

Toepassingsscenario's:

  • Pomp-, klep- en leidingsystemen: In vloeistoftransportsystemen worden DIN1444-pinnen veel gebruikt voor het aansluiten en bevestigen van pompen, kleppen en leidingen.
  • Petrochemische industrie: Vanwege de bijzondere werkomgeving in de petrochemische industrie zijn corrosiebestendige en hoogsterke verbindingen nodig.DIN1444-pinnen worden een ideale keuze vanwege hun uiteenlopende materiaalopties en stabiele verbindingsmethoden.
  • Maritieme technische apparatuur: In scheepsbouwkundige apparatuur zorgen DIN1444-pinnen voor een stabiele en betrouwbare verbinding, waardoor de apparatuur goed werkt in ruwe mariene omgevingen.
  • Windenergieproductie: DIN1444-pinnen spelen ook een belangrijke rol bij het aansluiten en bevestigen van apparatuur bij de opwekking van windenergie.
