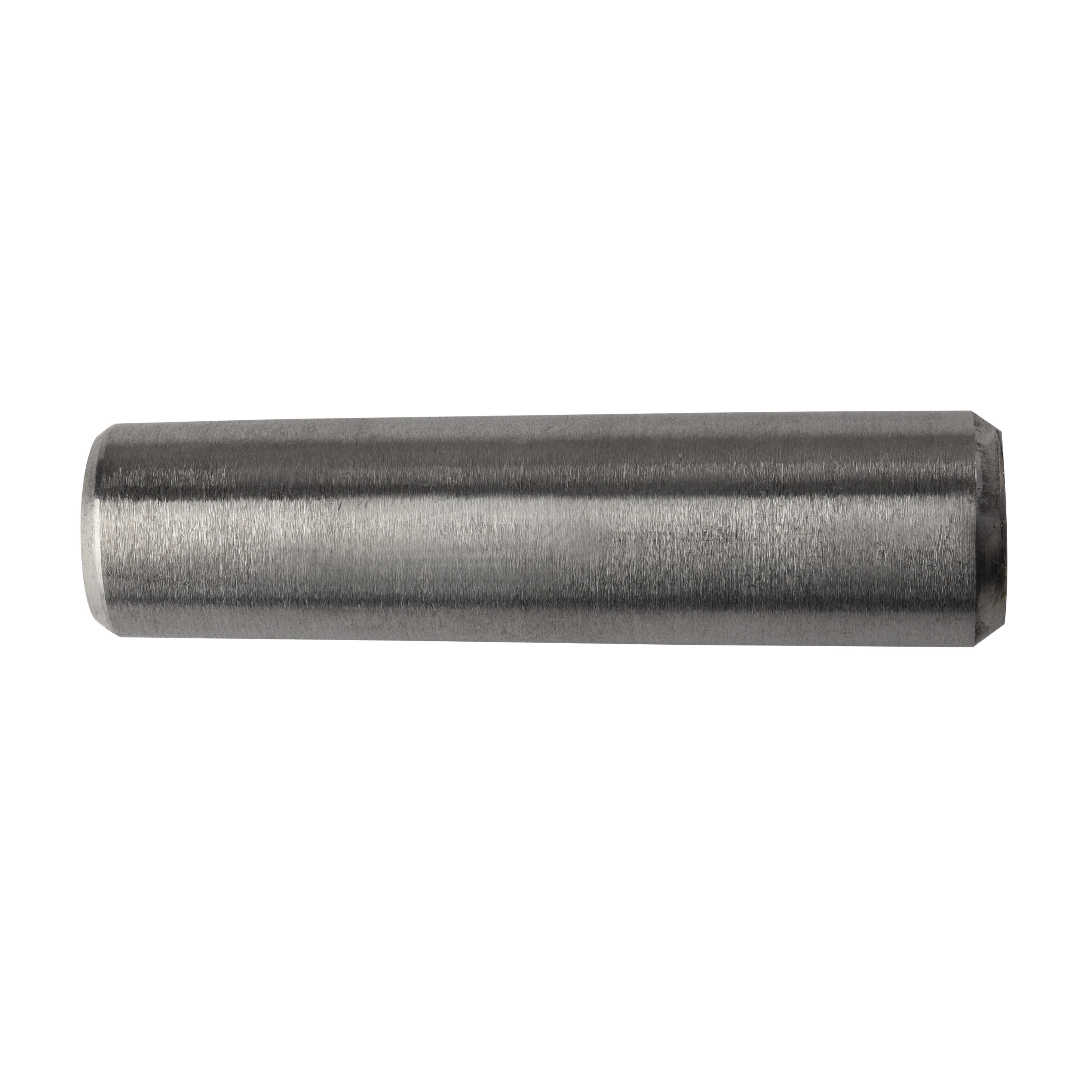

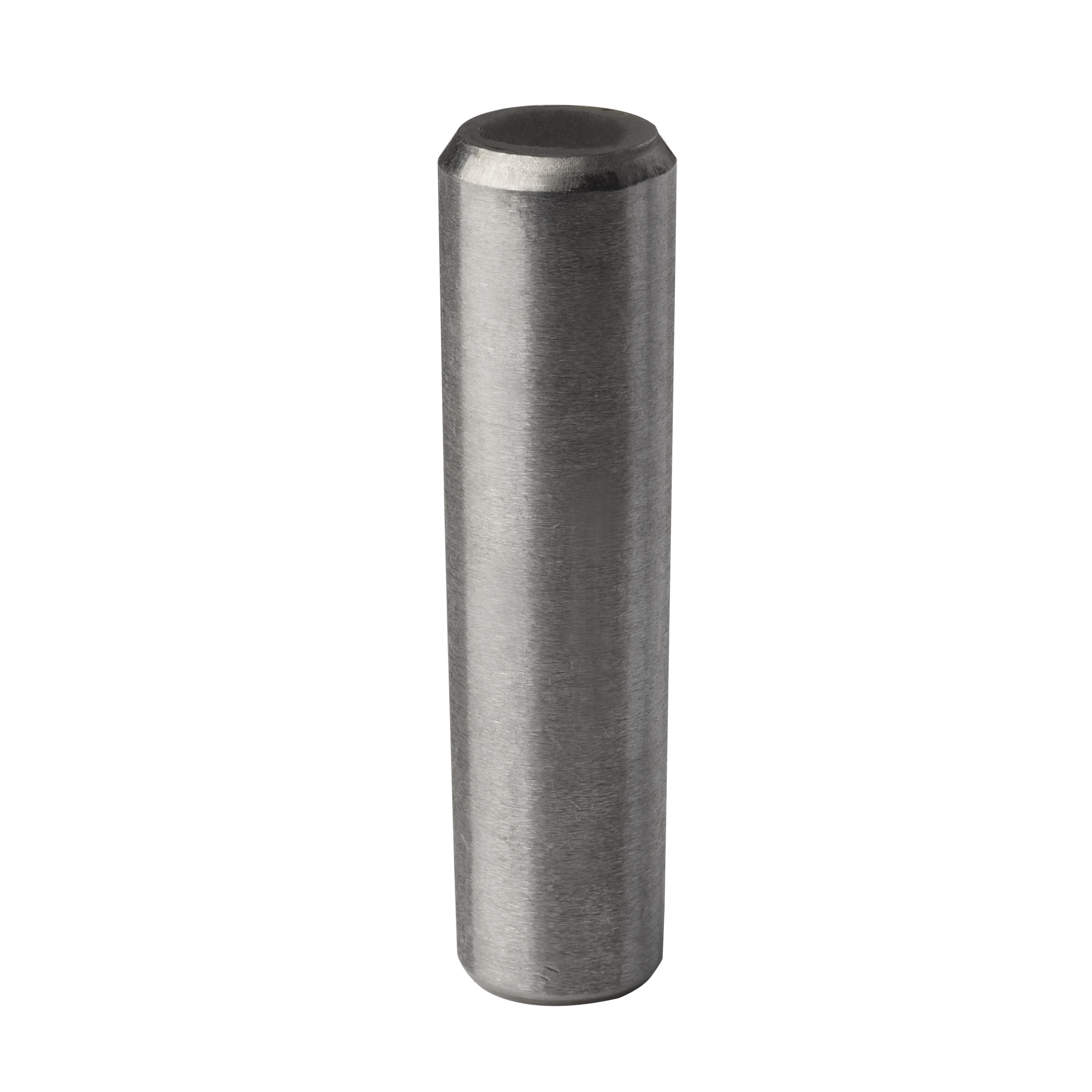

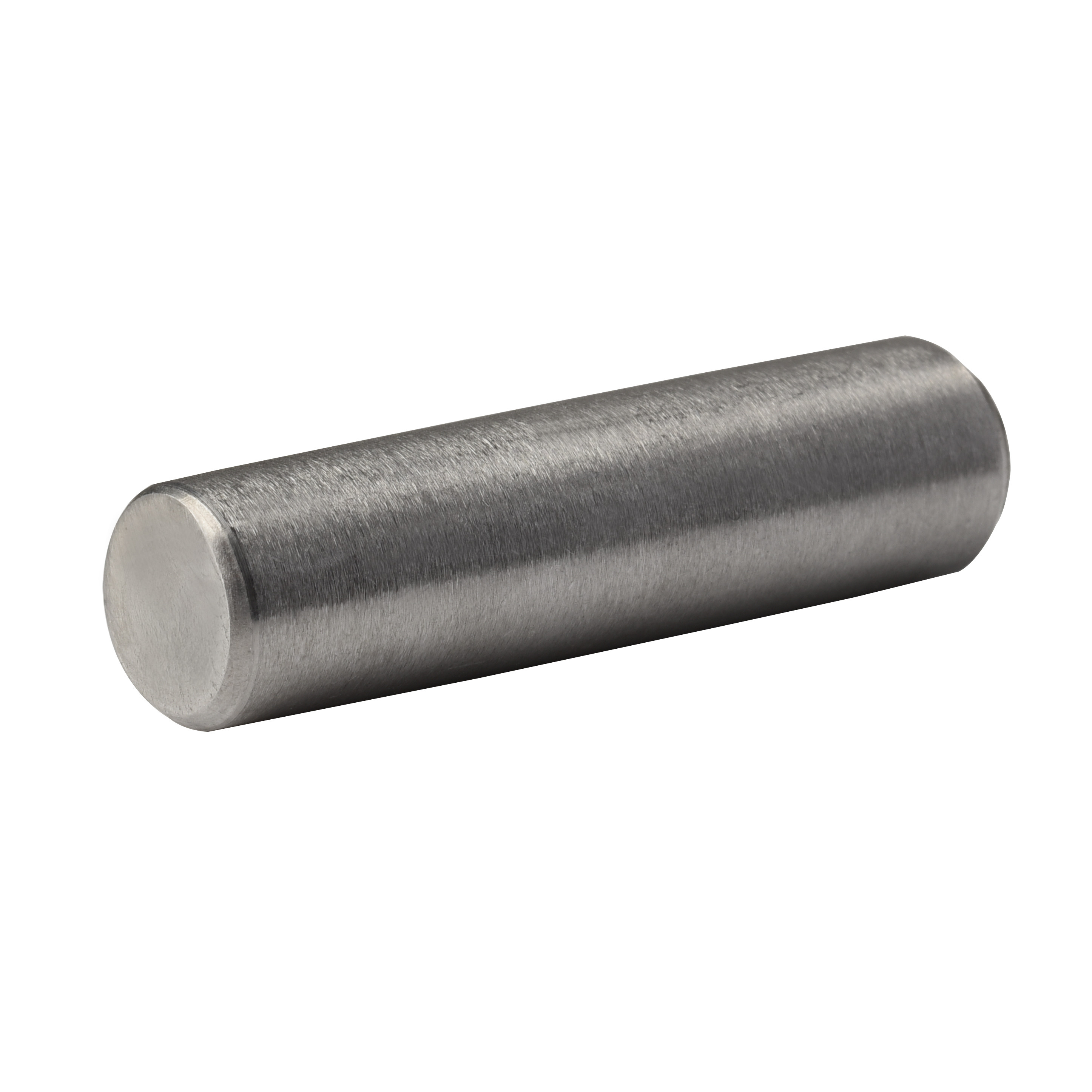

ISO2339 DIN EN 22339 Plain Taper Pins Carbon Steel A3 30 mm - 90 mm
| Plaats van herkomst | JIANG SU Provincie China |
|---|---|
| Merknaam | YingYan |
| Certificering | ISO9000 |
| Modelnummer | lengte 30 mm-90 mm |
| Min. bestelaantal | 1000 stuks |
| Prijs | negotiable |
| Verpakking Details | Kleine dozen, plastic zakken, bulk in kartonnen, |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| naam | Taper Pins | Standaard | GB/DIN/ASME/EN/ISO&etc. |
|---|---|---|---|
| Materiaal | A3 koolstofstaal | Afmaken. | Eenvoudig, polijst. |
| Dienst | OEM/ODM | Vorm | Taper |
| Grootte | Φ4-Φ20/afhankelijk van uw behoeften | Lange | 30mm-90mm/Aangegeven uw behoeften |
| Markeren | ISO2339 Conische pinnen,Koepelpen van koolstofstaal A3,Plain taper pins |
||
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Stainless steel SUS 304 | Φ6-Φ12 | 22-60 | 1 | |
| Φ6*22 | Φ6 | 22 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Carbon steel A3 | Φ4-Φ20 | 30-90 | 1 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Φ5*35 | Φ5 | 35 | 10000 | |
| Φ6*40 | Φ6 | 40 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ8*40 | Φ8 | 40 | 10000 | |
| Φ8*45 | Φ8 | 45 | 10000 | |
| Φ8*55 | Φ8 | 55 | 10000 | |
| Φ8*60 | Φ8 | 60 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*40 | Φ10 | 40 | 10000 | |
| Φ10*50 | Φ10 | 50 | 10000 | |
| Φ10*55 | Φ10 | 55 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Φ12*45 | Φ12 | 45 | 10000 | |
| Φ12*50 | Φ12 | 50 | 10000 | |
| Φ20*90 | Φ20 | 90 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Productomschrijving
ISO2339/DIN EN 22339 A3 koolstofstaal plain taper pins Φ4-Φ20
| Nominale diameter | Φ0.6 | Φ0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | |
| d | ||||||||
| d | max=nominale grootte (h10) | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 |
| Min. | 0.56 | 0.76 | 0.96 | 1.16 | 1.46 | 1.96 | 2.46 | |
| a. | ≈ | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 |
| Nominale diameter | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
| d | ||||||||
| d | max=nominale grootte (h10) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| Min. | 2.96 | 3.952 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | |
| a. | ≈ | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 |
| Nominale diameter | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | ||
| d | ||||||||
| d | max=nominale grootte (h10) | 16 | 20 | 25 | 30 | 40 | 50 | |
| Min. | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | ||
| a. | ≈ | 2 | 2.5 | 3 | 4 | 5 | 6.3 | |
Kenmerken
- Deze conische pin heeft eenConiciteitverhouding van 1:50, waardoor zij zijkrachten door wrijving kan omleiden, wat resulteert in uitzonderlijke zelfvergrendelingsmogelijkheden.
- Taperpins hebben een hogere positioneelingsnauwkeurigheid dan cilindrische pins en hun herbruikbaarheid zorgt ervoor dat herhaalde montage enontmantelenIn dezelfde opening niet in gevaar brengt noch de positionale nauwkeurigheid of de betrouwbaarheid van de verbinding.
- Dankzij hun conic ontwerp en zelfvergrendelingeigenschappen, conische pinnen zijn relatief eenvoudig en eenvoudig te installeren en te verwijderen.
Voordelen
- Dankzij hun unieke conische ontwerp, conische pinnen tentoonstellenuitzonderlijk Door gebruik te maken van wrijvingskrachten, behouden ze een stabiele verbinding zonder dat extra vergrendelingsapparatuur nodig is..
- Deze conische pinnen zijn volgens internationale normen ontworpen en bieden zowel hoge precisie als betrouwbaarheid.naherhaalde montage en demontage, blijft hun positioneringsnauwkeurigheid en verbindingsbetrouwbaarheid onveranderd.
- Gezien hun coniciteitende naleving van internationale normen, conische pinnen zijn ideaal geschikt voor een breed scala van scenario's die hoge precisie positionering en verbinding vereisen.
Toepassingen
- Mechanische techniek: In de machinebouw worden conische pinnen gewoonlijk gebruikt voor onderdelen die nauwkeurig moeten worden geplaatst en aangesloten, zoals lagers en tandwielen.
- Vervaardiging van schimmels: Bij de vormproductie worden conische pinnen gebruikt om verschillende vormen te bevestigen, waardoor de vorm nauwkeurig en stabiel is.
- Geautomatiseerde apparatuur: Taperpins worden ook gebruikt in geautomatiseerde apparatuur voor onderdelen die een hoge precisie vereisen.
Houd er rekening mee dat ISO 2339 en DIN EN 22339 weliswaar gemeenschappelijke normen zijn voor conische pinnen, maar dat zij kunnen verschillen wat betreft de productlengtespecificaties en andere details.selectie en gebruik moeten gebaseerd zijn op specifieke toepassingsvereisten en -scenario's.
