Klasse 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Zwart Dacromet Plain Zinkgeplatte

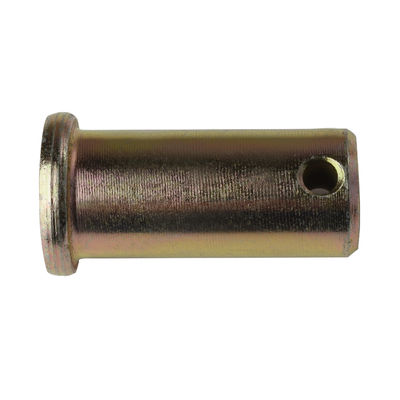

  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated

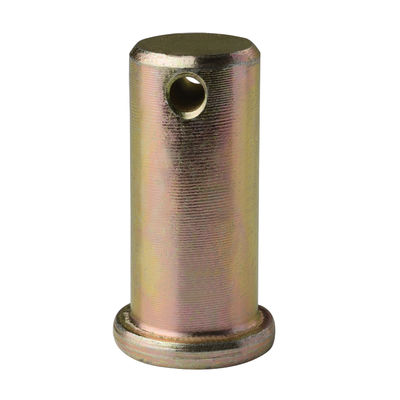

  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated

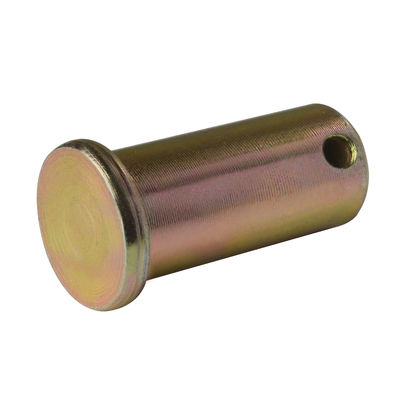

  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated

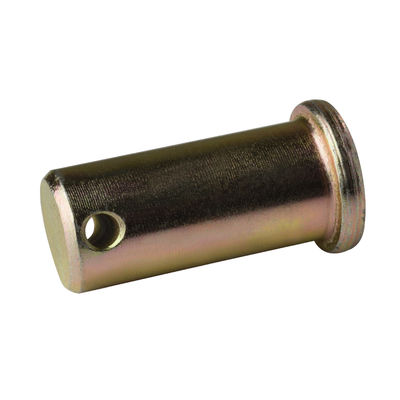

  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
Plaats van herkomst JIANG SU Provincie China
Merknaam YingYan
Certificering ISO9000
Modelnummer afmeting Φ10-Φ45 lengte12~100mm
Min. bestelaantal 1000 stuks
Prijs negotiable
Verpakking Details karton/plastieksak/verpakkingsfolie/pallet

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
naam Trekhaken met hoofd Standaard GB/DIN/ASME/EN/ISO&etc.
Materiaal A3/Q195/35K Koolstofstaal Klasse 4.8,8.8
Afmaken. Eenvoudig, zwart, zinkgeplat, geel zinkgeplat, dacromet, Dienst OEM/ODM
Lange 12 mm-110 mm Grootte Φ10-Φ45
Kleur Gewoon, zwart, geel, enzovoort.
Markeren

Zinkgeplatte pin en sleutel

,

Pins en sleutels DIN EN 22341

,

DIN 1444 Clevis Pins
Laat een bericht achter
Productomschrijving

DIN1444 DIN EN 22341 A3/Q195/35K Staal Zwart/Dacromet/Gewoon/Gelaagd Zink Kenmerken: Variëteit Φ10-Φ45 Klasse4.8 8.8





  • Klasse 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Zwart Dacromet Plain Zinkgeplatte 0
  • Nominale diameter 3 4 5 6 8 10 12
    d
    d max. 3 4 5 6 8 10 12
    Min. 2.94 3.925 4.925 5.925 7.91 9.91 11.89
    dk max. 5 6 8 10 14 18 20
    Min. 4.7 5.7 7.64 9.64 13.57 17.57 19.48
    d1 max. 0.94 1.14 1.34 1.74 2.14 3.38 3.38
    Min. 0.8 1 1.2 1.6 2 3.2 3.2
    k Nominale grootte 1 1 1.6 2 3 4 4
    max. 1.125 1.125 1.725 2.125 3.125 4.15 4.15
    Min. 0.875 0.875 1.475 1.875 2.875 3.85 3.85
    Ik ben... Min. 1.6 2.2 2.9 3.2 3.5 4.5 5.5
    Nominale diameter 14 16 18 20 22 24 27
    d
    d max. 14 16 18 20 22 24 27
    Min. 13.89 15.89 17.89 19.87 21.87 23.87 26.87
    dk max. 22 25 28 30 33 36 40
    Min. 21.48 24.48 27.48 29.48 32.38 35.38 39.38
    d1 max. 4.18 4.18 5.18 5.18 5.18 6.52 6.52
    Min. 4 4 5 5 5 6.3 6.3
    k Nominale grootte 4 4.5 5 5 5.5 6 6
    max. 4.15 4.65 5.15 5.15 5.65 6.15 6.15
    Min. 3.85 4.35 4.85 4.85 5.35 5.85 5.85
    Ik ben... Min. 6 6 7 8 8 9 9
    Nominale diameter 30 33 36 40 45 50 55
    d
    d max. 30 33 36 40 45 50 55
    Min. 29.87 32.84 35.84 39.84 44.84 49.84 54.81
    dk max. 44 47 50 55 60 66 72
    Min. 43.38 46.38 49.38 54.26 59.26 65.26 71.26
    d1 max. 8.22 8.22 8.22 8.22 10.22 10.22 10.22
    Min. 8 8 8 8 10 10 10
    k Nominale grootte 8 8 8 8 9 9 11
    max. 8.18 8.18 8.18 8.18 9.18 9.18 11.215
    Min. 7.82 7.82 7.82 7.82 8.82 8.82 10.785
    Ik ben... Min. 10 10 10 10 12 12 14
    Nominale diameter 60 70 80 90 100
    d
    d max. 60 70 80 90 100
    Min. 59.81 69.81 79.81 89.78 99.78
    dk max. 78 90 100 110 120
    Min. 77.26 89.13 99.13 109.13 119.13
    d1 max. 10.22 13.27 13.27 13.27 13.27
    Min. 10 13 13 13 13
    k Nominale grootte 12 13 13 13 13
    max. 12.215 13.215 13.215 13.215 13.215
    Min. 11.785 12.785 12.785 12.785 12.785
    Ik ben... Min. 14 16 16 16 16




Gewoonlijk:

  • De koppen van de speldassen zijn volgens DIN1444 ontworpen inovereenstemmingmet internationale normen, met een breed scala aan maten die verschillende opties bieden om aan de vereisten te voldoen.
  • Ze kunnen worden gemaakt van een verscheidenheid aan materialen, waaronder roestvrij staal van de soorten 304, 316, 2205, 2507, 310S, 904L, evenals koolstofstaal, om aan verschillende werkomgevingen te voldoenenvereisten.
  • DIN1444-pinnen worden hoofdzakelijk gebruikt voor het verbinden van twee assen ofapparatuurWanneer de verbinding met behulp van de pin is gemaakt, wordt een gespleten pin in het gat aan het eind van de pin geplaatst om het werkstuk vast te houden.

Voordelen:

  • Breed toepasbaarheid: Dankzij zijn uiteenlopende specificaties en materiaalopties is DIN1444 geschikt voor verschillende industriële omgevingen en toepassingsscenario's.
  • Stabiele verbinding: De combinatie van pinnen en kofferpinnen zorgt voor een stabiele en betrouwbare aansluiting.
  • Standaardisering van de productie: Naleving van de DIN-norm garandeert productkwaliteit en uitwisselbaarheid, waardoor onderhouds- en vervangingsproblemen worden verminderd.

Toepassingsscenario's:

  • Pomp-, klep- en leidingsystemen: In vloeistoftransportsystemen worden DIN1444-pinnen veel gebruikt voor het aansluiten en bevestigen van pompen, kleppen en leidingen.
  • Petrochemische industrie: Vanwege de bijzondere werkomgeving in de petrochemische industrie zijn corrosiebestendige en hoogsterke verbindingen nodig.DIN1444-pinnen worden een ideale keuze vanwege hun uiteenlopende materiaalopties en stabiele verbindingsmethoden.
  • Maritieme technische apparatuur: In scheepsbouwkundige apparatuur zorgen DIN1444-pinnen voor een stabiele en betrouwbare verbinding, waardoor de apparatuur goed werkt in ruwe mariene omgevingen.
  • Windenergieproductie: DIN1444-pinnen spelen ook een belangrijke rol bij het aansluiten en bevestigen van apparatuur bij de opwekking van windenergie.
