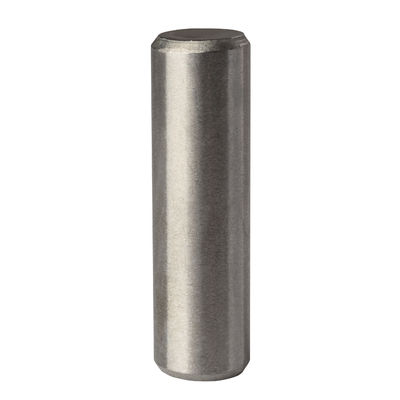

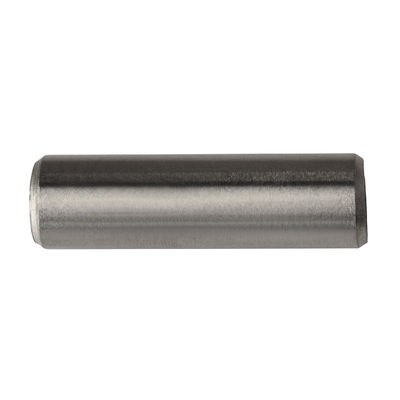

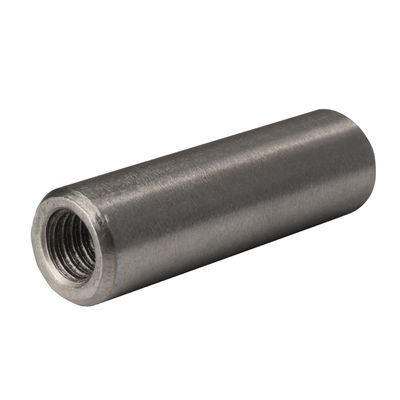

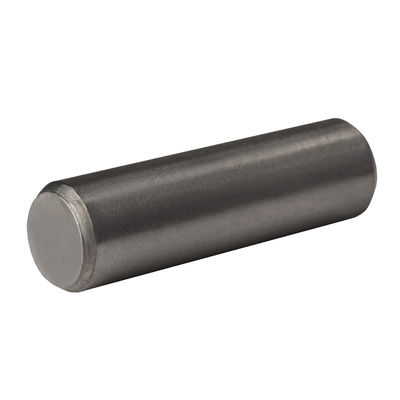

DIN 7979 ISO 8735 Parallelle pinnen voor het doven van koolstofstaal met interne draad M10 - M16

  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
Plaats van herkomst JIANG SU Provincie China
Merknaam YingYan
Certificering ISO9000
Modelnummer lengte35~55 mm
Min. bestelaantal 1000 stuks
Prijs negotiable
Verpakking Details Kleine dozen, plastic zakken, bulk in kartonnen,

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
naam Parallelle pinnen met interne draad Standaard GB/DIN/ASME/EN/ISO&etc.
Materiaal A3 koolstofstaal Afmaken. gehard door uitdoven
Vorm Taper Kleur Gewoon
Lange 35 mm-55 mm Grootte M10-M16/Volgens uw eisen
Markeren

Verwijderen van parallelle pinnen

,

Interne draad parallelle pinnen

,

Koolstofstaal DIN 7979 Pin
Laat een bericht achter
Productomschrijving

DIN7979 ISO 8735 A3 koolstofstaal, eenvoudig gehard door parallelle pinnen met interne draad M10-M16 te doven



DIN 7979 ISO 8735 Parallelle pinnen voor het doven van koolstofstaal met interne draad M10 - M16 0

Nominale diameter Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20
d
d Nominale grootte (m6) 6 8 10 12 14 16 20
max. 6.012 8.015 10.015 12.018 14.018 16.018 20.021
Min. 6.004 8.006 10.006 12.007 14.007 16.007 20.008
a.1 ≈ 1.2 1.6 2 2.5 2.5 3 3.5
a.2 ≈ 0.8 1 1.2 1.6 1.8 2 2.5
c.1 ≈ 0.6 0.8 1 1.2 1.4 1.6 2
c.2 ≈ 2.1 2.6 3 3.8 4 4.7 6
d2 M4 M5 M6 M6 M8 M8 M10
d3 4.3 5.3 6.4 6.4 8.4 8.4 10.5
t1 6 8 10 10 12 12 16
t2 Min. 10 12 16 16 20 20 25
Nominale diameter Φ25 Φ30 Φ40 Φ50 Φ60 Φ70 Φ80
d
d Nominale grootte (m6) 25 30 40 50 60 70 80
max. 25.021 30.021 40.025 50.025 60.03 70.03 80.03
Min. 25.008 30.008 40.009 50.009 60.011 70.011 80.011
a.1 ≈ 4 5 6.3 8 10 12 14
a.2 ≈ 3 4 5 6.3 8 10 12
c.1 ≈ 2.5 3 4 5 6 7 8
c.2 ≈ 6 7 8 10 12 14 16
d2 M16 M20 M20 M24 M30 M36 M42
d3 17 21 21 25 31 37 43
t1 24 30 30 36 40 54 63
t2 Min. 34 42 42 50 56 71 82





Kenmerken

  1. Om uitstekende hardheid en slijtvastheid te bereiken,de pinnen zijn onderworpen aan een blus- en verhardingsprocedure, die kan worden gebruikt in toepassingen met een hoge belasting en frequent gebruik.
  2. Dankzij het parallelle ontwerp van de pinnen wordt tijdens de installatie en het gebruik een stabiele rechtheid gewaarborgd, waardoor buiging of vervorming wordt voorkomenonderkracht.
  3. Het ontwerp van de interne draad maakt het mogelijk om met overeenkomstige bouten te koppelen, waardoor een veiligere verbinding en positionering wordt bereikt..
  4. Deze pinnen zijn volgens internationale normen vervaardigd en garanderen nauwkeurigheid en dimensie-constantie, waardoor zij geschikt zijn voorbreedreeks precisiemaschinen en -apparatuur.
  5. Gemaakt van hoogsterk legerd staal of andere hoogwaardige materialen, vertonen deze pinnen uitzonderlijke sterkte en corrosiebestendigheid, waardoor ze gedurende hun gehele levensduur stabiel en betrouwbaar zijn..

Voordelen

  1. Na het uitdoven enverhardingDeze pinnen vertonen een uiterst hoge hardheid, waardoor zij aanzienlijkewrijvingen druk.
  2. Met speciale oppervlaktebehandeling, deze pinnen vertonenuitstaandeslijtvastheid, verlenging van de levensduur, vermindering van de frequentie van vervanging en uiteindelijk kostenbesparing.
  3. Het interne draadontwerp verbetert de stabiliteit en betrouwbaarheid van de verbinding tussen de pinnen en moeren of draadgaten, waardoor een veilige pasvorm wordt gewaarborgd..
  4. Het parallel ontwerp en de naleving vannormalisatiehet installatieproces aanzienlijk vereenvoudigen en versnellen.
  5. Deze pinnen kunnen worden toegepast op een breed scala aan precisieapparatuur en voldoen aan de behoeften van verschillende industrieën.

Toepassingen

  1. Precision Machinery: DIN 7979 ISO 8735 verhardde en verhardde parallelle pinnen met interne draad zijn onmisbare onderdelen in precisie-machines die een zeer nauwkeurige plaatsing en aansluiting vereisen,met een vermogen van niet meer dan 30 W.
  2. Vervaardiging van schimmels: Bij de vormvervaardiging worden deze pinnen gebruikt om sjablonen, dia's en andere onderdelen vast te leggen, waardoor de nauwkeurigheid en stabiliteit van de vorm wordt gewaarborgd.
  3. Bevestigingsontwerp: In het ontwerp van armaturen worden deze pinnen gebruikt voor het plaatsen en bevestigen van werkstukken, waardoor nauwkeurigheid en stabiliteit tijdens het bewerkingsproces worden gewaarborgd.
  4. Geautomatiseerde apparatuur: In geautomatiseerde apparatuur worden deze pinnen gebruikt voor stroomoverdracht, aansluiting, positionering en andere functies, waardoor de normale werking van de apparatuur wordt gewaarborgd.
  5. Luchtvaartindustrie: De luchtvaartindustrie eist van haar componenten extreme nauwkeurigheid en betrouwbaarheid.voor het aansluiten en bevestigen van verschillende kritieke componenten.
