Zelfvergrendelende noten van de serie M6 - M27 DIN 7967

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
Naam | Zelfvergrendelende noten | Standaard | GB/DIN/ASME/EN/ISO&etc. |
---|---|---|---|
Materiaal | van legerd staal 65Mn | Afmaken. | zwart |
Kleur | Zwart | Grootte | M6-M27/Volgens uw wensen |
Markeren | Zelfvergrendelende noten,Series van legeringsstaalmoer,M6 Tight Nuts |
Productomschrijving

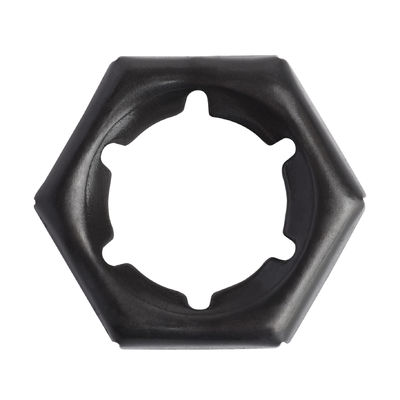

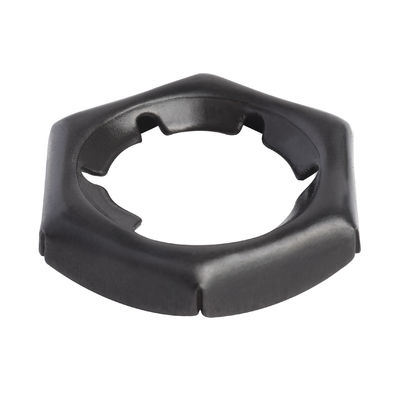

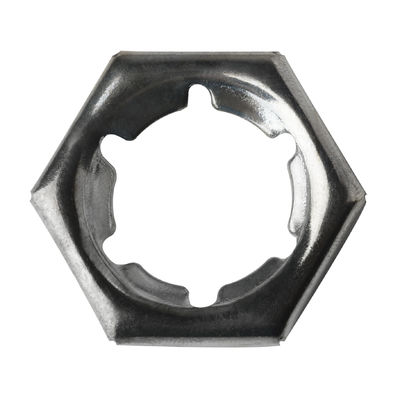

DIN 7967 Geallieerd staal 65Mn Zelfvergrendelend Tegenmoeren Strakke moeren Zwart M6-M27
Kenmerken, voordelen en toepassingsscenario's van DIN 7967 zelfvergrendelende tellermoeren
Gewoonlijk:
- Zelfvergrendelingsfunctie: Deze moeren beschikken over een uniek zelfvergrendelingsmechanisme dat de dichtheid behoudt bij trillingen of externe krachten, waardoor de kans op loskomen wordt verminderd.
- Materiaal van hoge kwaliteit: Ze zijn doorgaans gemaakt van hoogwaardig veerstaal, waardoor sterkte en duurzaamheid worden gewaarborgd.
- Oppervlaktebehandeling: De noten worden bekleed met een Dacromet-coatingproces, wat een uitstekende roestwerendheid en corrosiebestendigheid biedt, geschikt voor verschillende harde omgevingen.
- Verenigbaarheid: ontworpen om naadloos te werken met standaardbouten of schroeven, waardoor een stabiele aansluiting mogelijk is.
- Verschillende maten: DIN 7967 zelfvergrendelende moeren zijn in meerdere specificaties verkrijgbaar om aan verschillende afmetingen en belastingvereisten te voldoen.
Voordelen:
- Effectief vergrendelen: Het zelfvergrendelende ontwerp voorkomt loskomen door trillingen of botsingen, waardoor de veiligheid en betrouwbaarheid worden verbeterd.
- Eenvoudige installatie: In vergelijking met gewone moeren vereisen zelfvergrendelende moeren volgens DIN 7967 geen extra vergrendelingsapparatuur of gereedschap, waardoor het installatieproces vereenvoudigd wordt.
- Een laag onderhoud: Hun superieure roestwerendheid en corrosiebestendigheid verminderen het onderhoud en de vervangingsfrequentie, waardoor de totale kosten worden verlaagd.
- Breed toepasbaarheid: De beschikbaarheid van verschillende maten maakt deze noten geschikt voor een breed scala aan machines en apparatuur.
Toepassingsscenario's:
- Automobilerij: In de automobielindustrie worden deze zelfvergrendelende moeren veel gebruikt in motor-, chassis- en andere kritieke onderdelenverbindingen,het waarborgen van veiligheid en stabiliteit tijdens het rijden met hoge snelheid en trillingen.
- Machines en apparatuur: Ze worden gebruikt in zware machines, industriële apparatuur en precisieinstrumenten om het strekken en vergrendelen van belangrijke onderdelen te garanderen.
- Ruimtevaartuigen: In de lucht- en ruimtevaartsector, waar de eisen aan bevestigingsmiddelen extreem hoog zijn, worden deze zelfvergrendelende moeren vooral gebruikt vanwege hun uitstekende vergrendelingsprestaties en duurzaamheid.
- Andere gebieden: Bovendien worden deze zelfvergrendelende moeren in bruggen, bouw, elektriciteit en scheepvaart veel gebruikt voor verbindingen die een hoge sterkte en vergrendelingsmogelijkheden vereisen.
Schroefdraad | M4 | M5 | M6 | M8 | M10 | M12 | ||
d | ||||||||
P | Serie 1 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | |
Serie 2 | - | - | - | 1 | 1.25 | 1.5 | ||
Serie 3 | - | - | - | - | 1 | 1.25 | ||
d | Serie 1 | 3.5 | 4.5 | 5.3 | 6.9 | 8.6 | 10.4 | |
Serie 2 | - | - | - | 7.1 | 9 | 10.7 | ||
Serie 3 | - | - | - | - | 9.3 | 11 | ||
e | ≈ | 8.1 | 9.2 | 11.5 | 15 | 19.6 | 21.9 | |
m | 2.5 | 2.5 | 3 | 3.5 | 4 | 4.5 | ||
s | max = nominale grootte (h13) | 7 | 8 | 10 | 13 | 17 | 19 | |
Min. | 6.78 | 7.78 | 9.78 | 12.73 | 16.73 | 18.67 | ||
t | Serie 1 | 0.3 | 0.4 | 0.4 | 0.5 | 0.5 | 0.6 | |
Serie 2 | - | - | - | 0.4 | 0.5 | 0.6 | ||
Serie 3 | - | - | - | - | 0.5 | 0.6 | ||
per 1000 eenheden≈kg | Serie 1 | 0.17 | 0.28 | 0.4 | 0.9 | 1.4 | 1.9 | |
Serie 2 | - | - | - | 0.7 | 1.4 | 1.9 | ||
Serie 3 | - | - | - | - | 1.4 | 1.9 | ||
Schroefdraad | M14 | M16 | M18 | M20 | M22 | M24 | ||
d | ||||||||
P | Serie 1 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | |
Serie 2 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | ||
Serie 3 | - | - | 1.5 | 1.5 | 1.5 | 1.5 | ||
d | Serie 1 | 12 | 14.1 | 15.5 | 17.6 | 19.6 | 21 | |
Serie 2 | 12.7 | 14.8 | 16.2 | 18.3 | 20.3 | 22.5 | ||
Serie 3 | - | - | 16.8 | 18.8 | 20.8 | 22.8 | ||
e | ≈ | 25.4 | 27.7 | 31.2 | 34.6 | 36.9 | 41.6 | |
m | 5 | 5 | 5.5 | 6 | 6 | 7 | ||
s | max = nominale grootte (h13) | 22 | 24 | 27 | 30 | 32 | 36 | |
Min. | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.61 | ||
t | Serie 1 | 0.6 | 0.7 | 0.7 | 0.8 | 0.8 | 0.9 | |
Serie 2 | 0.6 | 0.7 | 0.7 | 0.8 | 0.8 | 0.9 | ||
Serie 3 | - | - | 0.7 | 0.7 | 0.7 | 0.7 | ||
per 1000 eenheden≈kg | Serie 1 | 2.5 | 3.4 | 4.1 | 5.8 | 6.4 | 9.5 | |
Serie 2 | 2.5 | 3.4 | 4.1 | 5.8 | 6.4 | 9.5 | ||
Serie 3 | - | - | 4.1 | 5.1 | 5.6 | 7.4 | ||
Schroefdraad | M27 | M30 | M33 | M36 | M39 | M42 | ||
d | ||||||||
P | Serie 1 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | |
Serie 2 | 2 | 2 | 2 | 3 | 3 | 3 | ||
Serie 3 | - | - | - | - | - | - | ||
d | Serie 1 | 24.2 | 26.6 | 29.8 | 32.2 | 35.2 | 37.6 | |
Serie 2 | 25.5 | 28.5 | 31.5 | 33.6 | 36.6 | 39.8 | ||
Serie 3 | - | - | - | - | - | - | ||
e | ≈ | 47.3 | 53.1 | 57.7 | 63.5 | 69.3 | 75 | |
m | 7 | 8 | 8 | 9 | 9 | 11 | ||
s | max = nominale grootte (h13) | 41 | 46 | 50 | 55 | 60 | 65 | |
Min. | 40.61 | 45.61 | 49.61 | 54.54 | 59.54 | 64.54 | ||
t | Serie 1 | 1 | 1.1 | 1.2 | 1.3 | 1.3 | 1.4 | |
Serie 2 | 1 | 1 | 1 | 1.3 | 1.3 | 1.4 | ||
Serie 3 | - | - | - | - | - | - | ||
per 1000 eenheden≈kg | Serie 1 | 13 | 17.5 | 22 | 29 | 32 | 45 | |
Serie 2 | 13 | 16 | 18.5 | 29 | 32 | 45 | ||
Serie 3 | - | - | - | - | - | - | ||
Schroefdraad | M45 | M48 | M52 | |||||
d | ||||||||
P | Serie 1 | 4.5 | 5 | 5 | ||||
Serie 2 | 3 | 3 | 3 | |||||
Serie 3 | - | - | - | |||||
d | Serie 1 | 40.9 | 43.9 | 48.2 | ||||
Serie 2 | 42.8 | 45.8 | 49.8 | |||||
Serie 3 | - | - | - | |||||
e | ≈ | 80.8 | 86.5 | 92.4 | ||||
m | 12 | 14 | 16 | |||||
s | max = nominale grootte (h13) | 70 | 75 | 80 | ||||
Min. | 69.54 | 74.54 | 79.54 | |||||
t | Serie 1 | 1.5 | 1.6 | 1.7 | ||||
Serie 2 | 1.5 | 1.5 | 1.5 | |||||
Serie 3 | - | - | - | |||||
per 1000 eenheden≈kg | Serie 1 | 64 | 80 | 95 | ||||
Serie 2 | 64 | 75 | 80 | |||||
Serie 3 | - | - | - |
