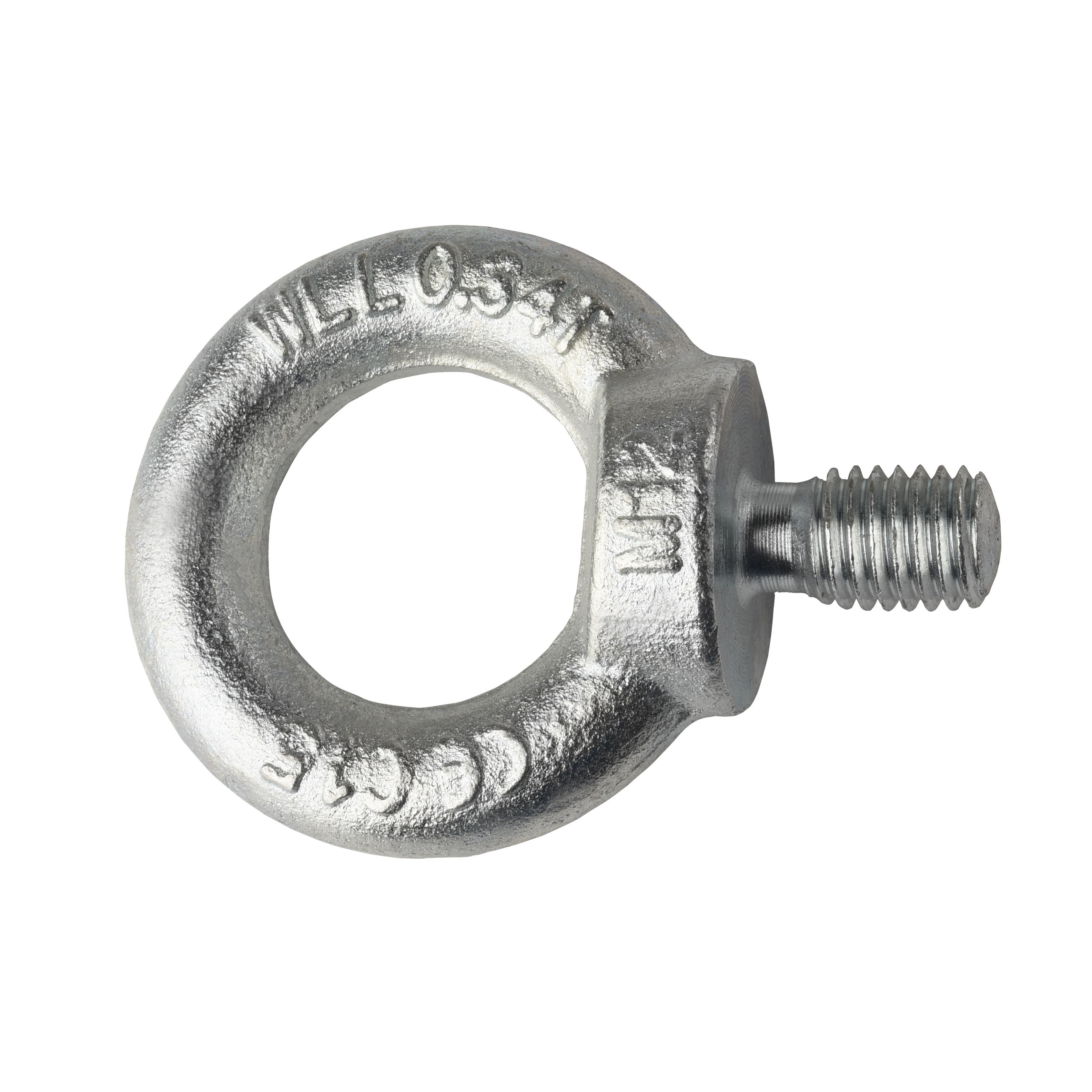

DIN580 Hardware rigging gegalvaniseerd Lifting Eye Bolt Carbon Steel Drop Gesmeed Dacromet
| Plaats van herkomst | JIANG SU Provincie China |
|---|---|
| Merknaam | YingYan |
| Certificering | ISO9000 |
| Modelnummer | M8-M24 |
| Min. bestelaantal | 1000 stuks |
| Prijs | negotiable |
| Verpakking Details | Kleine dozen, plastic zakken, bulk in kartonnen, |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Naam | Opheffende Oogbouten | Standaard | GB/DIN/ASME/EN/ISO&etc. |
|---|---|---|---|
| Materiaal | Koolstofstaal 45# | Oppervlaktebehandeling | Zn-geplatte, dacromet |
| Grootte | M8-M24/afhankelijk van uw eisen | Lange | 15 mm-50 mm/afhankelijk van uw eisen |
| Markeren | Rigging Lifting Eye Bolt,Gegalvaniseerde opheffende oogbolt,DIN580 Rigging Eye Bolt |
||
Productomschrijving
DIN580 Hardware rigging gegalvaniseerd opheffend oogboult koolstofstaal drop gesmeed dakrometoppervlak
| Schroefdraad | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | |
| d | |||||||||
| d2 | Nominale grootte | 20 | 25 | 30 | 35 | 40 | 50 | 65 | 75 |
| Min. | 19.5 | 24.5 | 29.5 | 34.5 | 39.5 | 49.4 | 64.3 | 74.3 | |
| max. | 20.9 | 25.9 | 30.9 | 36.1 | 41.1 | 51.2 | 66.3 | 76.5 | |
| d3 | Nominale grootte | 36 | 45 | 54 | 63 | 72 | 90 | 108 | 126 |
| Min. | 35.5 | 44.5 | 53.5 | 62.5 | 71.5 | 89.4 | 107.3 | 125.2 | |
| max. | 37.1 | 46.1 | 55.1 | 64.1 | 73.1 | 91.2 | 109.5 | 127.7 | |
| d4 | Nominale grootte | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 |
| Min. | 19.1 | 24.1 | 29.1 | 33.9 | 38.9 | 48.8 | 58.7 | 68.5 | |
| max. | 20.5 | 25.5 | 30.5 | 35.5 | 40.5 | 50.6 | 60.7 | 70.7 | |
| e | Nominale grootte | 6 | 8 | 10 | 12 | 14 | 18 | 22 | 26 |
| Min. | 5.5 | 7.5 | 9.5 | 11.5 | 13.5 | 17.5 | 21.4 | 25.3 | |
| max. | 6.9 | 8.9 | 10.9 | 12.9 | 14.9 | 19.1 | 23.2 | 27.3 | |
| f | max. | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 |
| De | max=nominale omvang | 6 | 7.7 | 9.4 | 13 | 16.4 | 19.6 | 25 | 30.3 |
| Min. | 5.82 | 7.48 | 9.18 | 12.73 | 16.13 | 19.27 | 24.67 | 29.91 | |
| h | Nominale grootte | 36 | 45 | 53 | 62 | 71 | 90 | 109 | 128 |
| Min. | 35.5 | 44.5 | 52.5 | 61.5 | 70.5 | 89.4 | 108.3 | 127.2 | |
| 37.1 | 46.1 | 54.1 | 63.1 | 72.1 | 91.2 | 110.5 | 129.7 | ||
| k | Nominale grootte | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 28 |
| Min. | 7.5 | 9.5 | 11.5 | 13.5 | 15.5 | 19.5 | 23.4 | 27.3 | |
| max. | 8.9 | 10.9 | 12.9 | 14.9 | 16.9 | 21.1 | 25.2 | 29.3 | |
| L | Nominale grootte | 13 | 17 | 20.5 | 27 | 30 | 36 | 45 | 54 |
| Min. | 12.65 | 16.65 | 20.08 | 26.58 | 29.58 | 35.5 | 44.5 | 53.5 | |
| max. | 13.35 | 17.35 | 20.92 | 27.42 | 30.42 | 36.5 | 45.5 | 54.5 | |
| m | Nominale grootte | 10 | 12 | 14 | 16 | 19 | 24 | 28 | 32 |
| Min. | 9.5 | 11.5 | 13.5 | 15.5 | 18.5 | 23.5 | 27.4 | 31.3 | |
| max. | 10.9 | 12.9 | 14.9 | 16.9 | 19.9 | 25.1 | 29.2 | 33.3 | |
| per eenheid ≈ kg | 0.06 | 0.11 | 0.18 | 0.28 | 0.45 | 0.74 | 1.66 | 2.65 | |
| Schroefdraad | M42 | M48 | M56 | M64 | M72×6 | M80×6 | M100 × 6 | ||
| d | |||||||||
| d2 | Nominale grootte | 85 | 100 | 110 | 120 | 150 | 170 | 190 | |
| Min. | 84.3 | 99.2 | 108.9 | 118.9 | 148.8 | 168.5 | 188.5 | ||
| max. | 86.5 | 101.7 | 112.1 | 122.1 | 152.4 | 173 | 193 | ||
| d3 | Nominale grootte | 144 | 166 | 184 | 206 | 260 | 296 | 330 | |
| Min. | 143.2 | 164.9 | 182.8 | 204.8 | 258.5 | 294.3 | 328.3 | ||
| max. | 145.7 | 168.1 | 186.4 | 208.4 | 263 | 299.3 | 333.3 | ||
| d4 | Nominale grootte | 80 | 90 | 100 | 110 | 140 | 160 | 180 | |
| Min. | 78.5 | 88.3 | 98.1 | 107.9 | 137.6 | 157.3 | 177 | ||
| max. | 80.7 | 90.8 | 100.9 | 111.1 | 141.2 | 161.3 | 181.5 | ||
| e | Nominale grootte | 30 | 35 | 38 | 42 | 50 | 55 | 60 | |
| Min. | 29.3 | 34.2 | 37.1 | 41.1 | 48.9 | 53.8 | 58.8 | ||
| max. | 31.3 | 36.7 | 39.9 | 43.9 | 52.1 | 57.4 | 62.4 | ||
| f | max. | 9 | 10 | 11 | 12 | 12 | 12 | 12 | |
| De | max=nominale omvang | 35.6 | 41 | 48.3 | 55.7 | 63.7 | 71.7 | 91.7 | |
| Min. | 35.21 | 40.61 | 47.91 | 55.24 | 63.24 | 71.24 | 91.16 | ||
| h | Nominale grootte | 147 | 168 | 187 | 208 | 260 | 298 | 330 | |
| Min. | 146.2 | 166.9 | 185.8 | 206.8 | 258.5 | 296.3 | 328.3 | ||
| 148.7 | 170.1 | 189.4 | 210.4 | 263 | 301.3 | 333.3 | |||
| k | Nominale grootte | 32 | 38 | 42 | 48 | 60 | 68 | 75 | |
| Min. | 31.3 | 37.2 | 41.1 | 47.1 | 58.9 | 66.8 | 73.8 | ||
| max. | 33.3 | 39.7 | 43.9 | 49.9 | 62.1 | 70.4 | 77.4 | ||
| L | Nominale grootte | 63 | 68 | 78 | 90 | 100 | 112 | 130 | |
| Min. | 62.4 | 67.4 | 77.4 | 89.3 | 99.3 | 111.3 | 129.2 | ||
| max. | 63.6 | 68.6 | 78.6 | 90.7 | 100.7 | 112.7 | 130.8 | ||
| m | Nominale grootte | 38 | 46 | 50 | 58 | 72 | 80 | 88 | |
| Min. | 37.3 | 45.2 | 49.1 | 57.1 | 70.9 | 78.8 | 86.8 | ||
| max. | 39.5 | 47.7 | 51.9 | 59.9 | 74.1 | 82.4 | 90.4 | ||
| per eenheid ≈ kg | 4.03 | 6.38 | 8.8 | 12.4 | 23.3 | 34.2 | 49.1 | ||
Kenmerken:
- DIN580 opheffend oogschroevenHet aanbod bestaat uit een breed scala aan maten van M6 tot en met M100, die voldoen aan verschillende draagkracht- en aansluitvereisten.
- Gemaakt van hoogwaardig 45# staal, deze DIN580opheffenOogbolten zijn uitzonderlijk sterk en duurzaam.
- Unieke oppervlaktebehandeling:Het oppervlak wordt onderworpen aan een speciale behandeling (zoals CORRUD-DT), die ten minste 20 keer sterkere corrosiebestendigheid biedt dan gewone galvanisering.
- Veiligheidsmarkering:De opheffende oogbouten zijn gemarkeerd met aanduidingen als C15, C20, Working Load Limit (WLL) en grootte specificaties.
- Om de kwaliteit van het product te waarborgen,schroevenworden vervaardigd door middel van een integraal smeedproces en worden genormaliseerd en getest op hardheid.
Voordelen:
- Met een maximale laadcapaciteitvanDeze bouten zijn geschikt voor zware hefwerkzaamheden.
- Dankzij despeciaalIn het kader van de oppervlaktebehandeling kunnen de bouten gemakkelijk bestand zijn tegen roest en corrosie in ruwe omgevingen.
- Voor het verlaten van defabriek, worden deze producten onderworpen aan strenge test- en kwaliteitscontroleprocedures om hun veiligheid en betrouwbaarheid tijdens het gebruik te waarborgen.
- Deze bouten kunnen worden gebruiktineen breed scala aan industrieën en gebieden, die tegemoetkomen aan de uiteenlopende hefbehoeften in verschillende scenario's.
Toepassingen:
- Havens en scheepvaart: gebruikt voor het ankeren van schepen en het tillen van vracht.
- Bouw: Werkzaam op bouwplaatsen voor het tillen van bouwmaterialen en -apparatuur.
- Industriële productie: gebruikt in de machine- en auto-industrie en in andere sectoren voor het tillen en bevestigen van apparatuur.
- Energie en infrastructuur: toegepast bij de installatie en het onderhoud van apparatuur in de energie-, petrochemische, mijnbouw- en andere industrieën.
- Andere gespecialiseerde gebieden: Ook veel gebruikt in de lucht- en ruimtevaart, spoorwegen, bruggenbouw en andere gebieden voor het tillen en beveiligen van taken.
