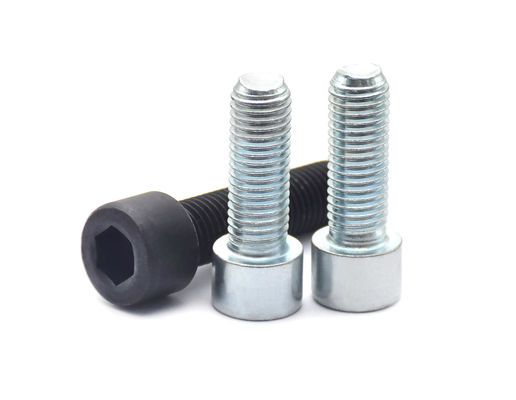

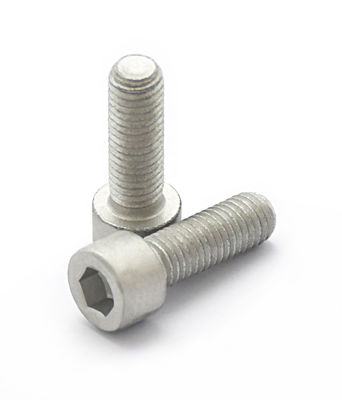

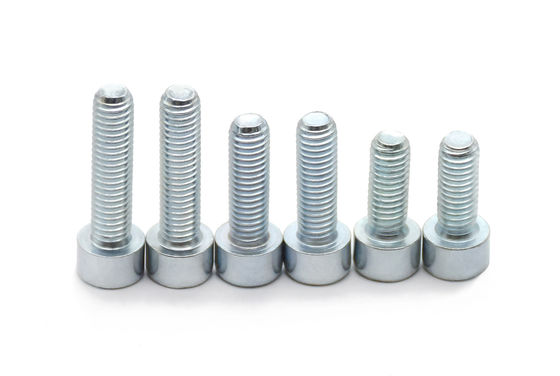

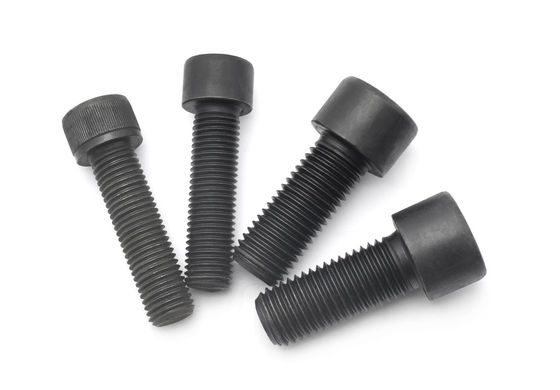

DIN912 UNI 5931 NF E 25-125 AS 1420 Klasse 8.8 10.9 12.9 Hexagon Socket Head Cap Schroeven met volle draad Geknelde hoofdschroef

UNI 5931 NF E 25-125 AS 1420 Klasse 8.8 10.9 12.9 Hexagonale stopkop schroeven met volledige draad Knurl schroeven

1. •

   • Draadgrootte d				M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
     P		Pitch	Groeve draad	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
     			Fijne draadspeling-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
     			Fijne draadspeling-2	-	-	-	-	-	-	-	-	-	1	1.5	-	-	2	2
     dk		gewone kop	max.	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
     		gekneusde koppen	max.	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
     		Min.		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
     Da		max.		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
     De		max.		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		Min.		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
     e		Min.		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
     k		max.		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		Min.		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
     s		Nominale grootte		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
     		Min.		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
     		max.		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
     t		Min.		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
     w		Min.		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6
     Gewicht per 1000 staalproducten (≈ kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
     Lange draad b				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

   • Draadgrootte d				(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
     P		Pitch	Groeve draad	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
     			Fijne draadspeling-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
     			Fijne draadspeling-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
     dk		gewone kop	max.	33	36	40	45	50	54	63	72	84	96	108	120	135	150
     		gekneusde koppen	max.	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
     		Min.		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
     Da		max.		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
     De		max.		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		Min.		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
     e		Min.		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
     k		max.		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		Min.		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
     s		Nominale grootte		17	19	19	22	24	27	32	36	41	46	55	65	75	85
     		Min.		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
     		max.		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
     t		Min.		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
     w		Min.		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
     Gewicht per 1000 staalproducten (≈ kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-
     Lange draad b				-	-	-	-	-	-	-	-	-	-	-	-	-	-

Kenmerken:

1. Normen en specificaties:
   • De hexagonale schroeven voor het hoofd van de stopcontact volgen het standaardontwerp van DIN912 en voldoen aan internationale normen.met een breedte van niet meer dan 30 mm,De lengtes variëren dienovereenkomstig voor de verschillende installatie diepte.
2. Verschillende materialen:
   • Om aan de verschillende hardheidseisen te voldoen, worden voor de vervaardiging verschillende materialen gebruikt, zoals koolstofstaal, legerd staal, roestvrij staal, enz.Gelijk aan verschillende werkomgevingen en eisen inzake corrosiebestendigheid, zijn er ook verschillende oppervlaktebehandelingen, zoals zwarte oxidecoating, zinkplating, Dacromet, enz.
3. Ontwerpaspecten:
   • De schroefkop heeft een standaard zeshoekig stopconcept, waardoor de installatie en verwijdering met een standaard zeshoekige sleutel van overeenkomstige grootte gemakkelijker is.een uitstekende inbedbaarheid en bevestigingsvermogen.

Voordelen:

1. Gemakkelijk te gebruiken:
   • Het zeshoekige stopconcept maakt het gemakkelijk om de schroef te manipuleren, zelfs in beperkte ruimtes.
   • Snel installeren en verwijderen met een hex sleutel.
2. Sterk bevestigen:
   • Een verscheidenheid aan diameters en tussenstanden zorgt voor een robuuste bevestigingssterkte en stabiliteit.
   • Het cilindervormige kopontwerp past beter aan het paringsoppervlak en verbetert het bevestigingseffect.
3. Corrosiebestendigheid:
   • Gemaakt van kwalitatief hoogwaardige materialen zoals roestvrij staal, dat zorgt voor een uitstekende corrosiebestendigheid.
   • Meerdere mogelijkheden voor oppervlaktebehandeling vergroten de duurzaamheid van de schroef.
4. Breed toepasbaarheid:
   • De verscheidenheid aan specificaties en materiaalkeuzes maken deze schroef geschikt voor verschillende toepassingen.

Toepassingen:

1. Machinerieindustrie:
   • Breed gebruikt bij de montage en bevestiging van diverse machines en apparatuur.
   • Ideaal voor hoge sterkte bevestiging en precieze verbindingen.
2. Vervaardiging en reparatie van auto's:
   • Gebruikt bij het bevestigen van verschillende onderdelen in de automobielindustrie.
   • Gebruikbaar bij het vervangen van beschadigde schroeven of bij het uitvoeren van andere bevestigingswerkzaamheden bij voertuigonderhoud.
3. Bouw en bouw:
   • Gebruikt bij het aansluiten en bevestigen van bouwconstructies.
   • Geschikt voor situaties waarin de schroef zware lasten moet dragen.
4. Elektronische apparatuur en instrumenten:
   • Gebruikt bij het bevestigen van kleine onderdelen bij de vervaardiging van elektronische apparatuur en instrumenten.
   • Geschikt voor situaties die hoge precisie vereisen.
